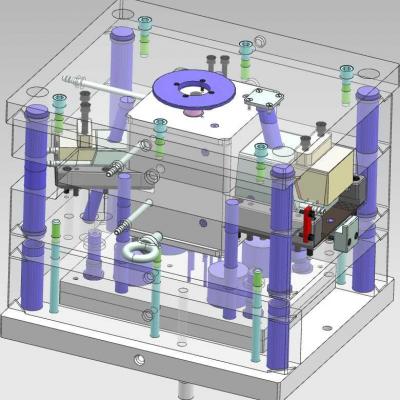

管道接口模具（UG设计）（UG设计，Prt格式）

2024-10-07 13:554393下载
文件类型：压缩文件
文件大小：8.97M



本套管道接口模具包括外套和相匹配的内套，内套的外 端设置有外螺纹，外套内壁上设置有凹槽，凹槽内设置有密封圈，内套的内端 插入外套中，外套端部和内套中部设置有对应的夹抱凸缘，所述夹抱凸缘的横 截面为上端小、下端大的梯形形状，外套和内套的夹抱凸缘之间设置有密封圈， 一个夹箍将内套和外套的凸缘夹紧从而使外套和内套压紧，该管道接口安装速 度快，密封性能好。UG NX设计 prt源文件分享，欢迎下载！
