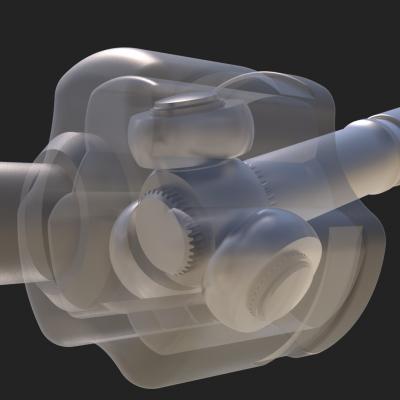

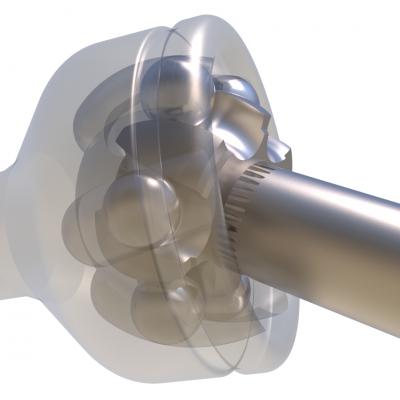

半轴的万向节(SolidWorks设计,step/iges/Sldprt/Sldasm格式)

2024-10-07 13:558156下载
文件类型:压缩文件
文件大小:19.9M



半轴是变速箱减速器与驱动轮之间传递扭矩的轴(以前实心居多,但由于空心轴转动不平衡控制更容易,因此,很多轿车上都采用空心轴),其内外端各有一个万向节(U/JOINT)分别通过万向节上的花键与减速器齿轮及轮毂轴承内圈连接。
半轴用来在差速器与驱动轮之间传递动力。普通非断开式驱动桥的半轴,可根据外端支承形式不同分为全浮式、3/4浮式和半浮式3种。
3/4浮式半轴最突出的结构特点是半轴外端仅有一个轴承,轴承支承着车轮轮毂。由于一个轴承的支承刚度较差,因此,这种半轴除承受转矩外,还要承受因车轮与路面间的垂直力、驱动力和侧向力所引发的弯矩作用。3/4浮式半轴在汽车上应用很少。
