壳体双工位液压夹具(SolidWorks设计,step/Sldprt/Sldasm格式)

2024-10-07 13:555924下载
文件类型:压缩文件
文件大小:23.9M

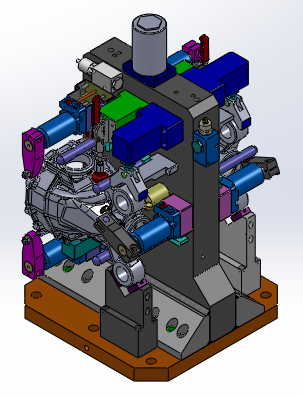

SW设计的壳体双工位液压工装夹具3D模型,内容很详细,装配体、零件、采购件及油路等,SW2012以上可以打开,附有STEP格式。该设备内容比较复杂,但是更容易学到夹具工装的定位意义。此工装是通过定位销定位,液压气缸及肘夹夹紧。
