工件的孔位置检查夹具示例

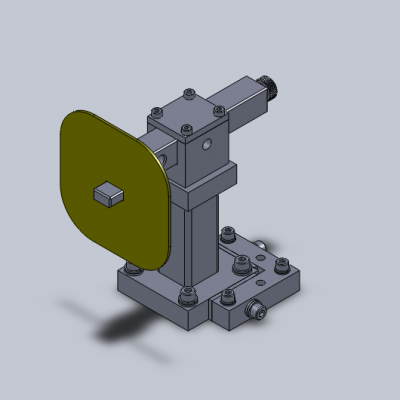

检查仪表进、出，便于工件的投放／取出。
先决定工件整体的配置后，再决定各检查点的构造。
使用滑动组件将有精度的方棒安装在检查仪表上，但需要在购买后在装置上追加加工安装孔等。
为了避免检查仪表因振动等而摇晃，应将其安装在牢靠的底板上。
进行仪表的位置调整时，XY方向使用夹具调整基准块和垫片进行调整，高度方向也在组件下部垫入垫片进行调整。(本图中省略)
也可在确定位置后，用定位销固定底座板。
为了提高作业性，需要进一步考虑增大作业人员实际接触部分(旋钮)的大小等。
