多位置设置结构（SolidWorks设计，Sldprt/Sldasm格式）

2024-10-07 13:556490下载
文件类型：压缩文件
文件大小：8.19M

目的・动作

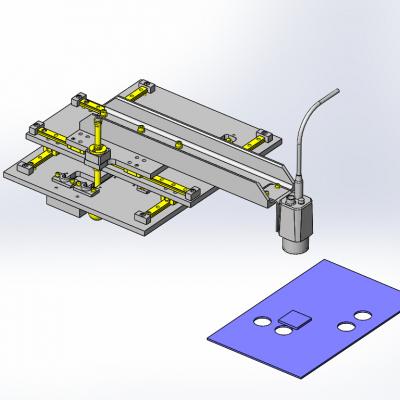

装置下面的作业人员操作带有二维码读码器的导向轴杆臂，检查流水线上的传送工件的4种位置芯片是否有条形码。
通过XY滑台上的导向槽和挡块定位到各指定位置。
环境·操作性
通过操作杆状导向槽变更二维码读取器的位置。
已通过锥形杯柱塞（在球型握柄的上方设置锥形杯）提高定位精度。
对象工件
（1）胶木电路板
尺寸： W320×D200×t3mm
重量： 253g
（2）芯片
尺寸： W40×D40×t4mm
重量： 8g
