文件大小：205.8K

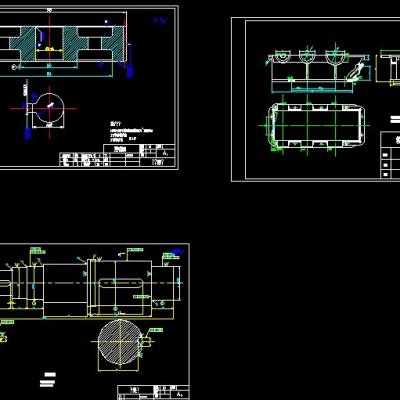

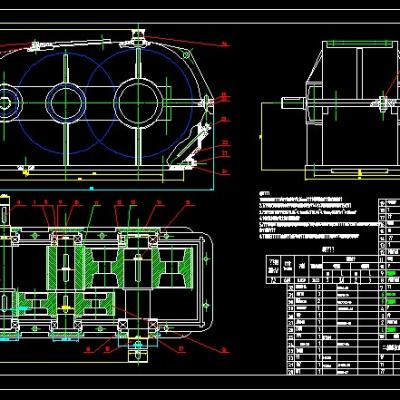

二级展开式圆柱齿轮减速机装配图及部分零件图.dwg
技术要求：
1.啮合侧隙大小用铅丝检验，保证不小于0.16mm。铅丝直径不得大于最小侧隙的二倍。
2.用涂色法检验齿轮接触斑点，按齿高接触斑点不小于40%，齿宽接触斑点不小于50%。
3.应调整轴承轴向间隙，%%c30为0.05~0.1mm%%c45为0.08~0.15mm,%%c60为0.1~0.18mm。
4.箱内装工业齿轮油N220至规定高度。
5.箱座、箱盖及其它零件未加工的内表面，齿轮的未加工表面涂底漆并涂红色耐油油漆。箱盖、箱及其它零件未加工外表面涂底漆并涂浅灰色油漆。
6.运输过程中应平稳、无冲击、无异常振动和噪声。各密封处均不得渗油。剖分面允许涂密封胶或水玻璃。
