激光刻字治具3D模型 SW设计

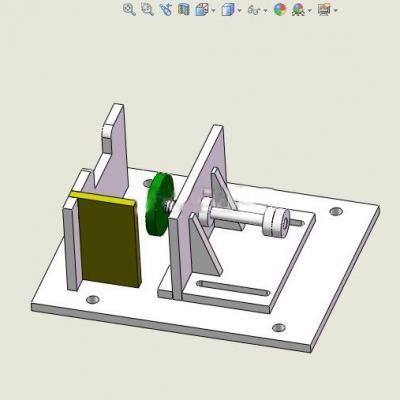

该治具的作用是将零件准确定位,实现激光达标位置准确,提高生产效率和降低生产难度. 该设计通过零件后面与后立板接触, 侧面与侧立板接触,下面与底板接触,实现完全定位. 依靠弹簧顶紧圆顶板顶板,圆顶板顶住零件实现夹紧. 后立板的上部开槽,方便取出工件,提高了生产效率. 激光刻字治具设计和制作时采用工厂现有亚克力板通过激光切割和粘接完成, 在满足精度的情况下大大降低了成本
激光刻字治具（SolidWorks设计，Sldprt/Sldasm格式）
