文件大小：8.56M

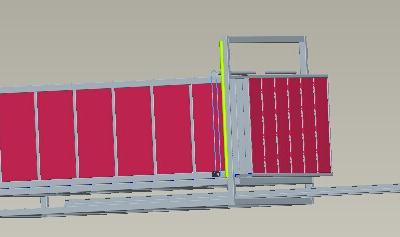

此炉还有电气控制部分，这是机械部分，是用来退耐热钢，主要用做零件的退火的。
1.TU2013-00(Q)-00ASM加热炉总装图TU2013-00(Q)-00ASM1
2.TU2013(Q)-00-01退火炉链轮支撑架ATU2013-00(Q)-00ASM44
3.TU2013(Q)-00-02退火炉链轮支撑架BTU2013(Q)-00-0244
4.TU2013(Q)-00-02A退火炉链轮支撑架B配件1TU2013(Q)-00-0244
5.TU2013-00(Q)-00机架焊接
6.TU2013-00(Q)-012退火炉炉门机构焊接图1
7.TU2013-00(Q)-013夹紧锁扣2
8.TU2013-00(Q)-031拨叉支架2
9.TU2013-00(Q)-046销轴2
10.
11.TU2013-00(Q)-034退火炉底座装配图1
12.TU2013-00(Q)-01ASM退火炉提升轴装配示意图TU2013-00(Q)-00ASM1
13.TU2013-00(Q)-014提升传动轴BTU2013-00(Q)-01ASM1
14.TU2013-00(Q)-033链轮10A-23TU2013-00(Q)-01ASM2
15.TU2013-00(Q)-019提升传动轴BTU2013-00(Q)-01ASM1
16.UCP208轴承TU2013-00(Q)-01ASM4
17.TU2013-00(Q)-046垫板TU2013-00(Q)-01ASM4
18.TU2013-00(Q)-015联轴器ATU2013-00(Q)-01ASM1
19.TU2013-00(Q)-017联轴器BTU2013-00(Q)-01ASM1
20.100*50*5-216矩形方管TU2013-00(Q)-01ASM4
21.M14-35M14螺栓TU2013-00(Q)-01ASM8
22.TU2013-00(Q)-04ASM炉丝安装固定排布图TU2013-00(Q)-00ASM1
23.TU2013-00(Q)-05ASM滑动导向套总装
24.TU2013(Q)-00-02A退火炉链轮支撑架B4
25.DCB53.07-004带铰轴滑动套4
26.DCB53.07-005密封盖8
27.TU2013(Q)-00-02退火链轮支撑架A4
28.TU2013(Q)-00-025垫块B4
29.DCB53.07-006密封毡8
30.TU2013-00(Q)-023滑动导轨2
31.M10*40螺栓16
32.M10*30螺栓8
33.TU2013-00(Q)-02ASM随动链轮装配2
34.TU2013-00(Q)-01退火炉链轮支撑架A2
35.TU2013-00(Q)-027固定片2
36.螺栓2
37.TU2013-00(Q)-029定位套4M6*20
38.TU2013-00(Q)-030轴承46005-2RS
39.TU2013-00(Q)-022销轴2
40.TU2013-00(Q)-035链轮210A-17
41.TU2013-00(Q)-03ASM链条张紧机构4
42.TU2013-00(Q)-020提升连接杆2
43.TU2013-00(Q)-036提升链接转换接头4
44.C050120调整螺栓4
45.TU2013-00(Q)-038调整螺旋副链条快接头4
46.
47.TU2013-00(Q)-024垫板A2
48.减速机1.5kw制动电机配RVE63/90-1500-1.5(减速机双孔输出，1.5kw四极电机)
