G445- 3% 160 隔膜压缩机的SolidWorks模型分享

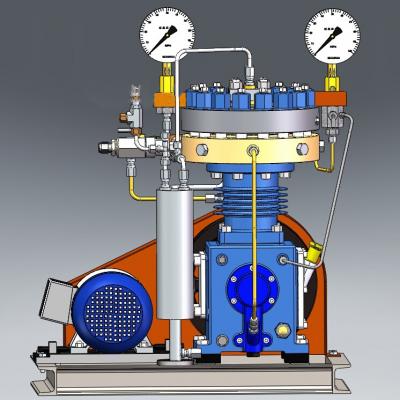

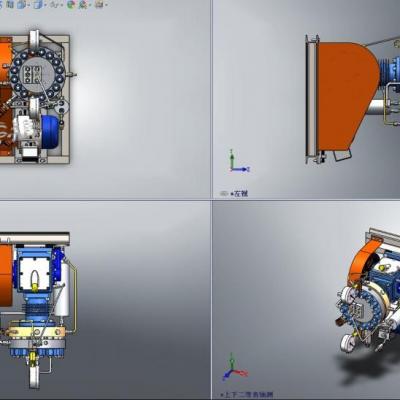

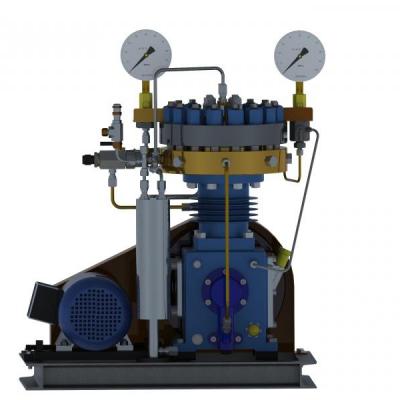

该设备是G445-3%160系列，公司成功量产，是一份原创设备图纸，SW2012设计，含226个零件图、16个装配图、1个总装图，有完整的零件特征含参数可编辑，仅供学习参考使用！
隔膜机属于容积式压缩机，它是靠膜片变形改变气腔容积来实现对气体的压缩的。在隔膜机膜头的缸盖和配油盘上各加工有一个曲面，与被夹于二者之间的膜片分别组成气腔和油腔，气腔与装于缸盖阀孔中的吸、排气阀相通，而油腔则通过配油盘上众多的导流孔与缸体中的油腔相通，膜头周围的螺栓将缸盖、膜片、配油盘及缸体紧固在一起，使膜头中的气腔和油腔皆获得密封而不泄漏。
