东风天龙车推力杆焊合综合检具（Inventor设计，提供ipj/ipt/iam/idw格式）

文件类型：压缩文件
文件大小：5.26M

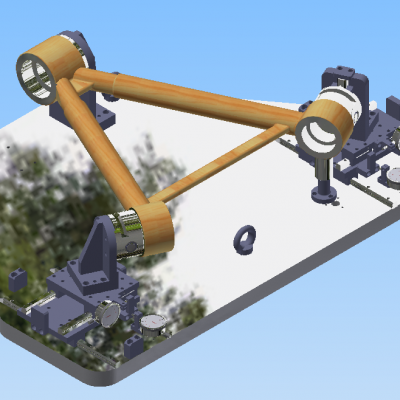

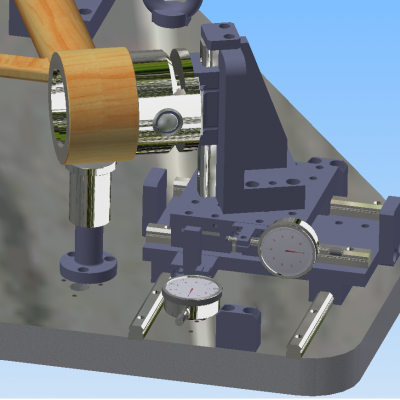

东风天龙车推力杆焊合综合检具3D模型，Inventor2014文件 有参数可编辑。本焊接检具用于东风天龙车悬挂推力杆在焊接后，判断各装配孔之间的位置关系是否合格。这是一款针对三角形推力杆多品种系列设计的通用检具，节约生产成本。在使用过程中根据待检件的要求，先用校准件将检具位置校准，并确定位置，而后将工件放上检测与校准件之间进行对比分析，然后判断是否合格。适合于产品批量生的检测。
