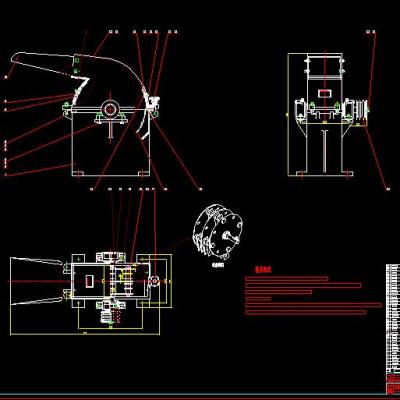

锤片式饲料粉碎机3D模型+CAD图纸+课程设计说明书。
该粉碎机主要有以下结构组成：机架、粉碎箱、风机（转子与风机均安装在动力轴上）、主轴、锤片架、销轴、锤片、进料斗、出料口组成。
主要尺寸及数据
箱体尺寸:
箱体壁厚
箱盖壁厚
箱座凸缘厚度b=25mm
箱盖凸缘厚度b1=25mm
箱座底凸缘厚度b2=25mm
地脚螺栓直径df=M10
地脚螺栓数目n=4
轴承旁联接螺栓直径d1=M10
联接螺栓d2的间距l=160mm
轴承端盖螺钉直径d3=M8
定位销直径d=6mm
轴承旁凸台半径R1=15mm
凸台高度根据低速轴承座外半径确定
外箱壁至轴承座端面距离L1=40mm
大齿轮顶圆与内箱壁距离△1=10mm
齿轮端面与内箱壁距离△2=10mm
箱盖，箱座肋厚m1=m=7mm
轴承端盖外径D2 ：凸缘式端盖：D+（5～5.5）d3
以上尺寸参考机械设计课程设计P17～P21
