文件大小：1.57M
设计冲压模具：Y210-2型电动机定子铁芯冲压模具设计
本文分析了电动机定子铁芯的结构和加工精度等因素，确定了电动机定子铁芯的加工方法，计算了零件加工所需的参数值，确定了模具总体结构形式和尺寸，完成了模具装配图，最后确定压力机类型及主要参数。

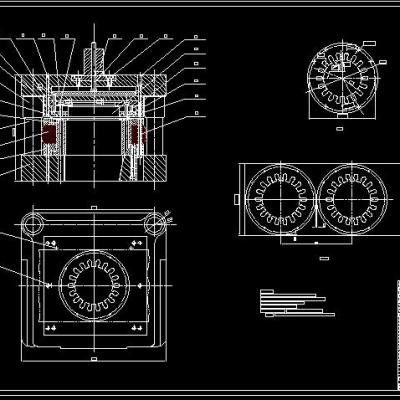

包括中英文文献翻译-冲压成形与板材冲压.doc、答辩PPT.ppt、模具装配图.dwg、上模座.dwg、下模座.dwg、打杆.dwg、垫板.dwg、卸料板.dwg、推件块.dwg、推板.dwg、推杆.dwg。
技术要求
1、刃口配合要均匀，双面间隙0.05～0.09
2、装成部件后，上下滑动应灵活，无阻、卡现象
3、冲裁件边缘毛刺不得超过0.01
4、冲模闭合高度H=230.5mm
5、模具制造按"GB 2854-81冷冲模架技术要求" 和"GB 2870-81冷冲模零件技术要求"的有关规定执行
