文件大小：64.2M
一款手机utmc自动加工生产线3D图纸提供，其他网站卖500元，在开拔网分享是看中了开拔网的实惠与真诚、一次性付费永久下载，希望开拔网www.386600.com继续茁壮成长。建议使用Solidworks2012及以上版本打开。值得推荐！手机加工的全自动无人化生产线。

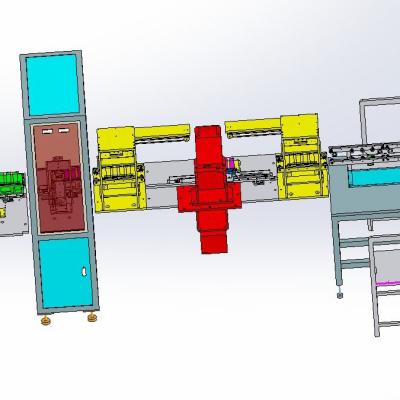

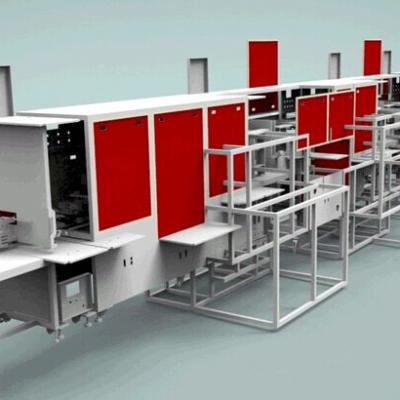

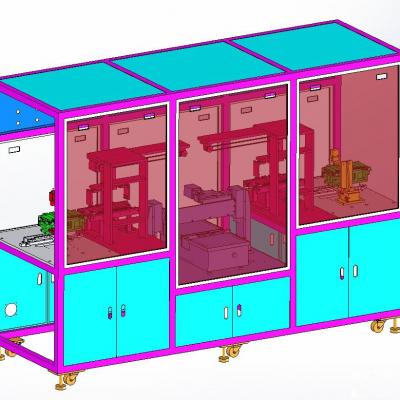

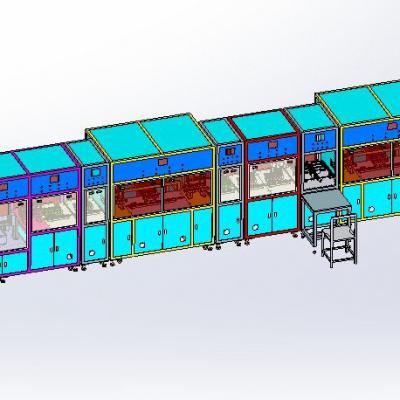

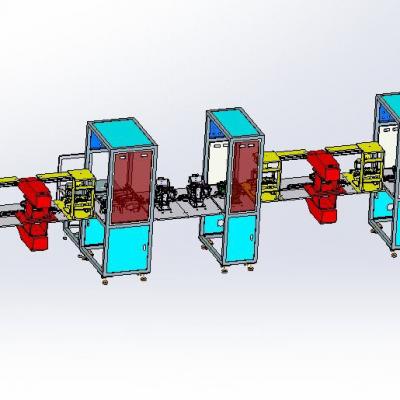

手机加工生产线设备图纸，这是一条全自动无人化生产线，线体总长16米多长，线体结构和设计风格全是根据日本自动化生产线的方式而设计，线体的每一个工位和每一台机都是个体单元，总条线全部是由个体单元机架结构拼装而成的一条线，然而每个单元或者说每一台机有故障时，可以随时移动出来进行维修不会影响整条线的生产，整条线16米长全部是由每个结构和每个单独的电路控制，电路通过通信的方式来相互传递信号，从线体的结构上可以看到有很多搬运结构和机架都是个体单一设计的，从前段的进产品开始到后端加工完成出来之后所有的中间加工环节无需人工作业.
手机utmc自动加工生产线线体总个的加工作业流程以及工位主要由以下：输送进料位，检测到位，自动取放料搬运机械手，激光切割加工成型位，冲压裁切，自动喷助焊剂，180度旋转自动粘锡工位，输送带90度转换位，点胶位，CCD相机视觉检测位，自动输送位，搬运下料机械手，出料输送带。这些每个工位可以随时更换位置和相互更结构来达到自己想要的效果，有些客户的需求不同然而加工的工位也有所不同，从而需要从新设计或者更改结构，那么有了这条线之后只需做小小的改动就可以让其变另外一条自动生产线，或者说变成你想要的自动化流水线，为什么这么说呢？因为不管是什么样的生产线，它唯一可以不变的就是线体的结构和搬运机械手，通常只是一些加工的工位不一样，有些是需要打螺丝，点胶，贴标或者其它的，所以这条线是非常好的，学习和借鉴改造的图纸希望有需要的朋友可以下载，从中能够得到设计灵感，巧妙的应用到设计上去，弥补自己的设计不足。
