车床变速箱(车床变速机构)(SolidWorks设计,Sldprt/Sldasm格式)

2024-10-08 14:134156下载
文件类型:压缩文件
文件大小:9.71M

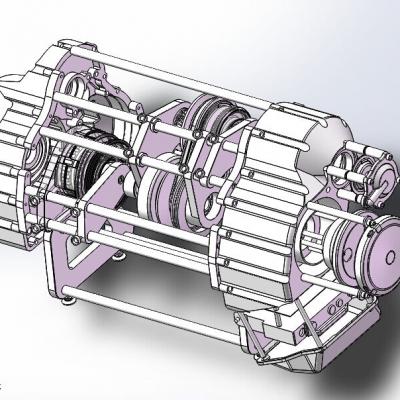

一款车床变速机构、也叫车床变速箱3D模型分享,SW2015设计sldasm﹑sldprt源文件提供,欢迎下载。
车床变速箱,包括箱体,电机,2个皮带轮,滑移轮和Ⅰ-Ⅶ轴,在Ⅰ轴上固定有Ⅰ轴滑移轮,在Ⅱ轴上固定有Ⅱ轴滑移轮和2个定轮,在Ⅳ轴上固定有3个定轮,在Ⅳ轴上固定有Ⅳ轴滑移轮和Ⅳ轴后腔滑移轮,在Ⅴ轴上固定有2个定轮,在Ⅵ轴上固定有Ⅵ轴滑移轮和1个定轮,在Ⅶ轴上固定有2个定轮。本实用新型变速箱内部齿轮承受载荷、齿面接触强度和齿根弯曲强度高,噪声小,Ⅰ-Ⅲ轴及Ⅳ轴前箱齿轮模数为5,Ⅳ轴后箱及Ⅴ-Ⅶ轴齿轮模数为6。
文档版本高,打不开的找开拔网转图员转化格式。
