UV点胶固化机设备(显示屏自动点胶、UV固化流水线)(SolidWorks设计,Sldprt/Sldasm格式)

2024-10-08 14:127641下载
文件类型:压缩文件
文件大小:36.6M

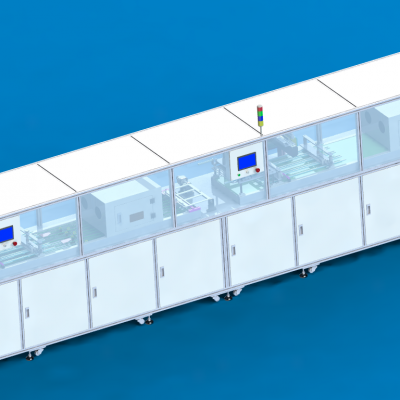

UV点胶固化机3D总装图 SW设计源文件
UV点胶固化机 导入自动化设备实现显示屏自动化点胶并UV固化,以提升产能,节省人力。

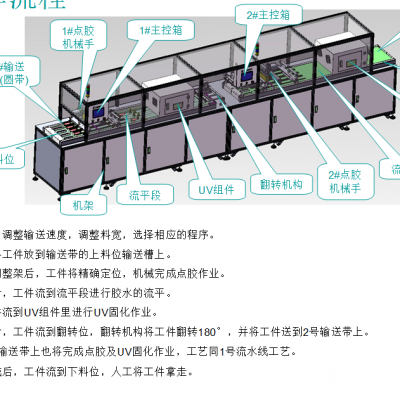

动作流程简述
启动系统,调整输送速度,调整料宽,选择相应的程序。
员工手动将工件放到输送带的上料位输送槽上。
工件流到调整架后,工件将精确定位,机械完成点胶作业。
点胶完成后,工件流到流平段进行胶水的流平。
流平的工件流到UV组件里进行UV固化作业。
光固完成后,工件流到翻转位,翻转机构将工件翻转180°,并将工件送到2号输送带上。
工件在2号输送带上也将完成点胶及UV固化作业,工艺同1号流水线工艺。
当光固完成后,工件流到下料位,人工将工件拿走。
循环以上动作
