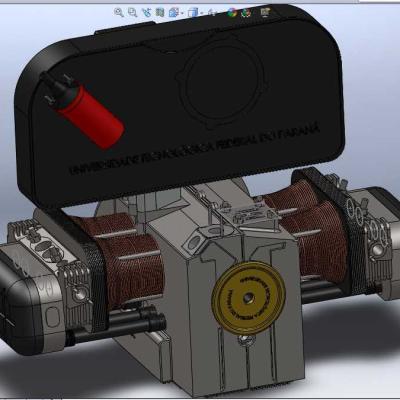

solidworks 2012设计的带机油散热器的发动机3D模型 源文件分享！
包括左曲轴箱、右曲轴箱、机油泵、左机外油管、 右机外油管、机油散热器，其特征是，所述右曲轴箱上设置有平衡轴轴承座，所述右曲 轴箱上设置有入油孔和出油孔，所述入油孔的下面设置有第一油道，所述第一油道与垂 直方向所夹锐角为10-20度，所述第一油道与所述入油孔相通，所述第一油道的端部设 置有第一油堵，所述第一油道上设置有与右曲轴箱内油道连接的油孔；所述出油孔的侧 面沿水平方向设置有第二油道，所述第二油道与所述出油孔相通，所述第二油道的端部 设置有第二油堵；所述出油孔下方与垂直方向所夹锐角为20-45度方向上设置有第三油 道，所述第三油道与所述第二油道相通，所述第三油道与所述右机外油管连接，所述右 机外油管与机油散热器连接；所述右曲轴箱上的平衡轴轴承座外部与水平方向所夹锐角 为30-40度的方向上设置有第四油道，所述第四油道分别与所述第二油道和所述右曲轴 箱上油槽相通；所述右曲轴箱上的前吊装孔的上方与水平方向所夹锐角为30-40度的方 向设置有第五油道所述第五油道一端与所述油槽相通，另一端与第六油道相通，所述第 五油道末端设置有第五油堵；所述左曲轴箱的前吊装孔的左上方与水平方向所夹锐角为 40-60度的方向设置有第七油道，所述第七油道的中心与所述前吊装孔的中心的距离为 12-20mm，所述第七油道与第八油道相通，所述第八油道与所述第六油道相通，所述第七 油道的末端设置有左机外油管，所述左机外油管与所述机油散热器连接
