Pro/E矿泉水瓶教程

　　1 选择mmns-part模板。

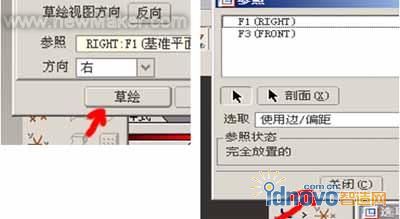

　　2 选择旋转工具。点击创建截面按钮。选择TOP基准。

　　3 绘制草图

　　4 选择绘图工具绘制截面，如下图。点击继续当前部分按钮。

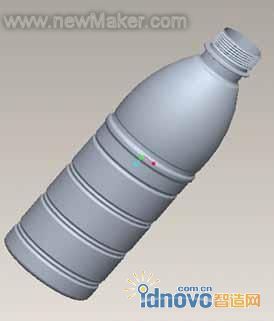

　　5 点击完成按钮。增加细节，完成后如下图。

　　现在我们看一下瓶口的螺纹是如何绘制的。

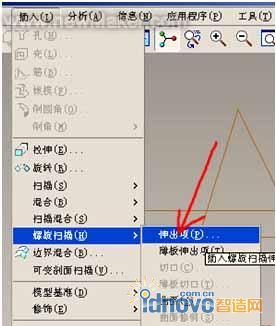

　　1 选择伸出项。

　　2 参数选好后点击完成。

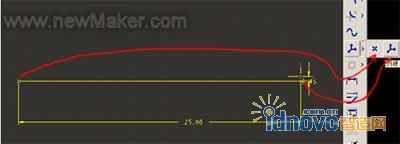

　　3 选择top平面，点击正向。点击缺省按钮。绘制中心线，绘制轮廓线，点击完成，输入节距，绘制截面。点击完成，完成螺纹的绘制。

　　4 下面我们制作螺纹结尾。

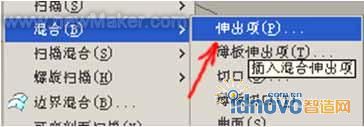

　　5 点击混合，如图。

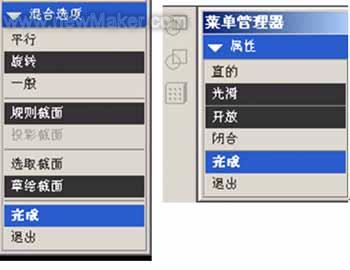

　　6 设置如下图后，点击完成 完成。

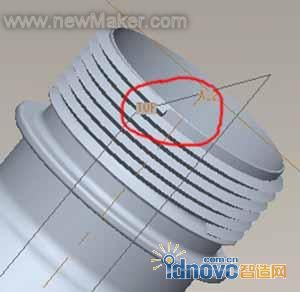

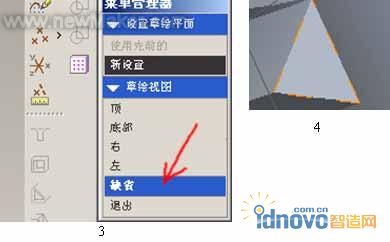

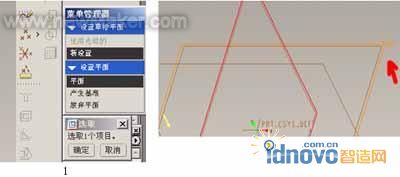

　　7 选择top面后点击缺省，如图4选择螺纹的三条边为参照。

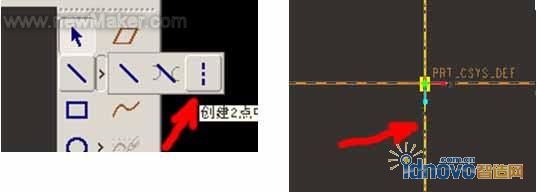

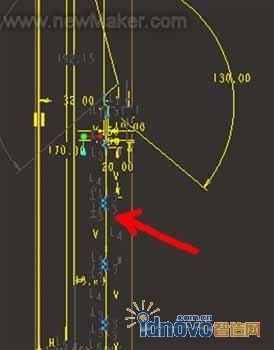

　　8 创建参限坐标，绘制截面。如图(画红圈处加一个等高约束)

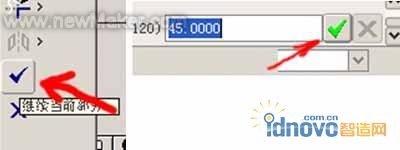

　　9 点击继续当前部分按钮，设置旋转角度，点击完成按钮。

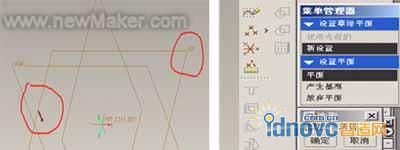

　　10 绘制参限坐标，绘制结束点。如图。

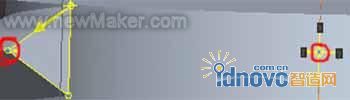

　　11 点击继续当前部分按钮，选择尖点，点击确定-完成。
