SolidWorks打扁管的最快画法
工业设计中有时会用到打扁管，即将管道的一头打扁来使用。通常在2D图中表达非常简单，可在这3D时代中，真实的效果、准确、精密的表达是我们所追求的目标。当然，工作的效率还是要提高的，这一简单的部件就应该用最简单的步骤来完成。这里来说明一下用“放样”完成这一效果的技术要点。对于新手来说，使用放样往往达不到所设想的效果，这是为什么呢？原因其实很简单，3D建模中是有着严格几何计算的，要想达到所设想的放样效果，所放样的两个草图必须设定一些几何条件，具体是些什么条件要根据具体的状况来定。这里介绍下打扁管所需要的几何条件：

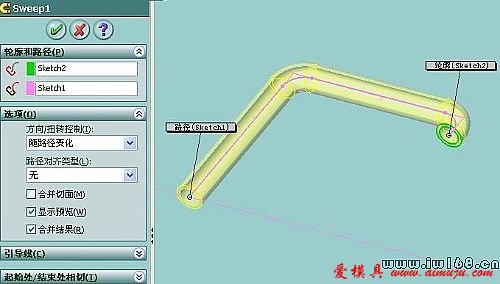

首先，当然是先画出基本的管件：

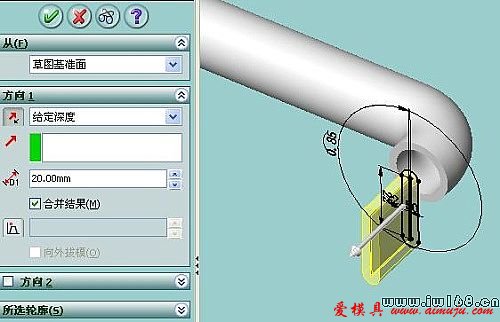

其次，画出打扁后的截面：（注意，这里需要满足这样的条件，截面的面积应该与未打扁之前的面积相等，否则放样会失败或者出现扭曲面。这里由于是要作出朝外面打扁，还要定义外面边线与原外圆相切）

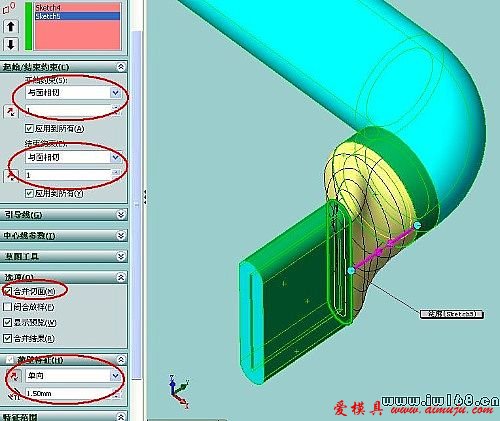

最后，使用放样就可以一次完成这个从圆到打扁的效果了。（注意红圈内的相关条件，这些加上上一步骤的几何条件是放样能否成功的关键）

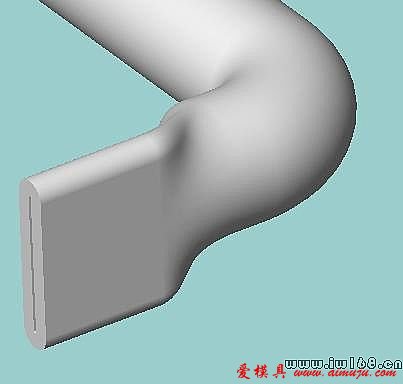

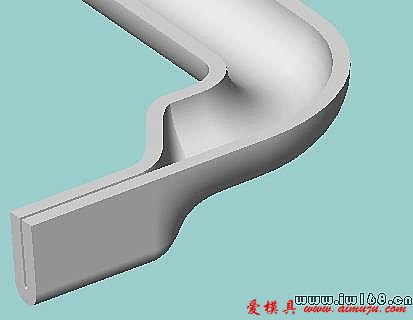

完成后的效果：
