solidworks动画——加水的瓶子

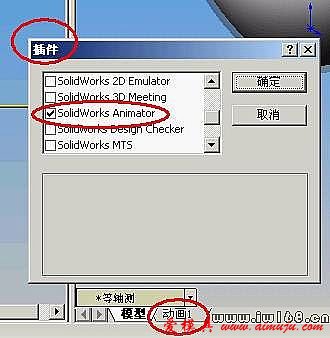

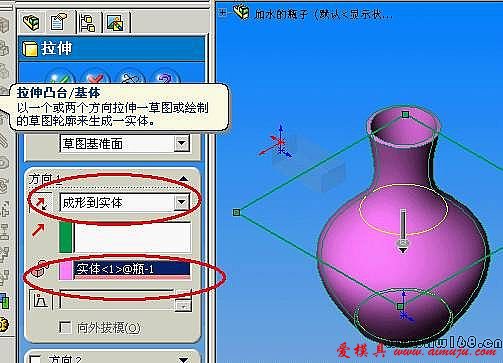

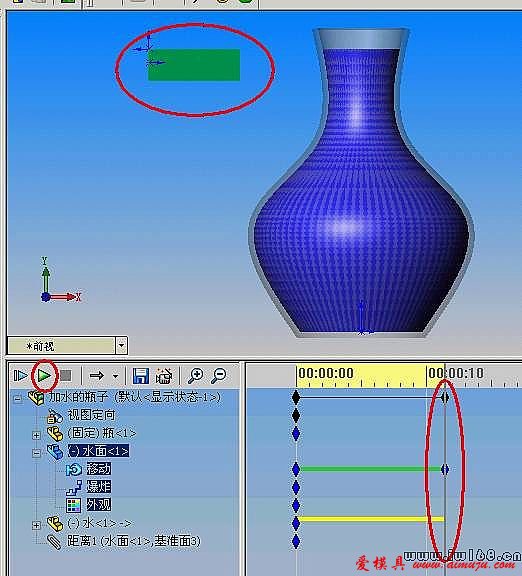

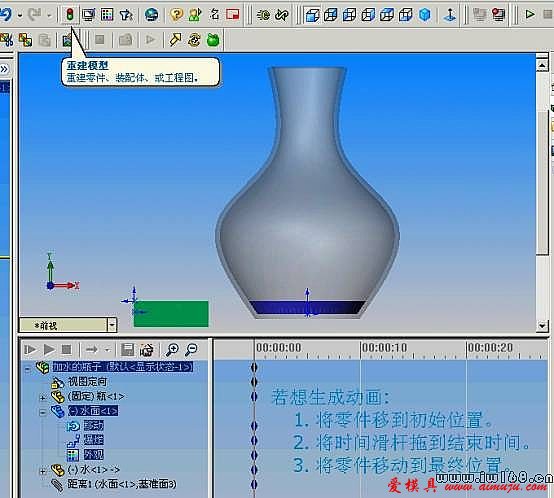

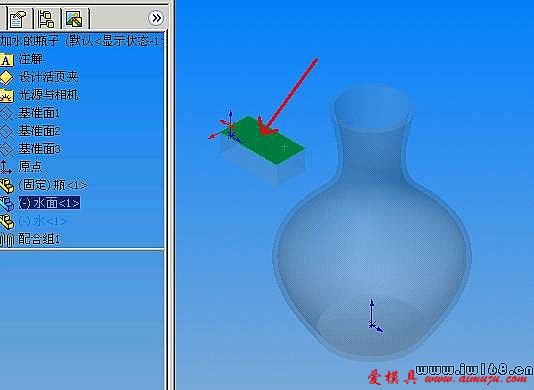

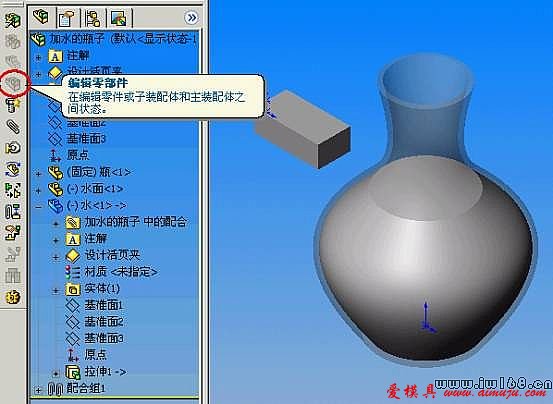

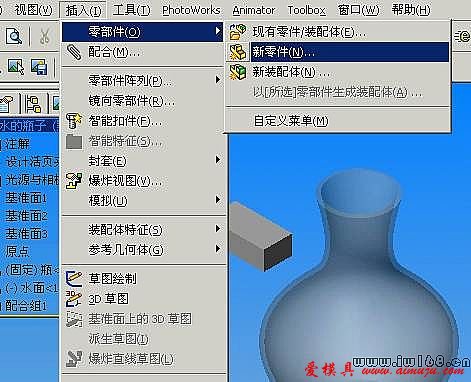

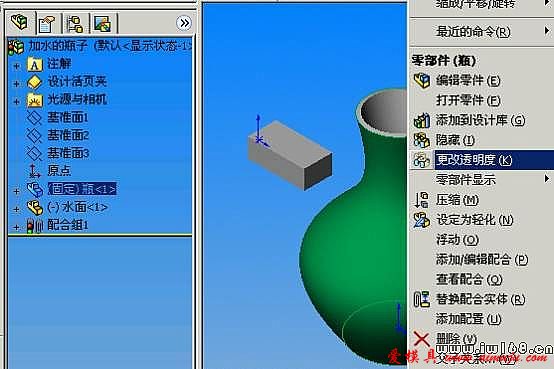

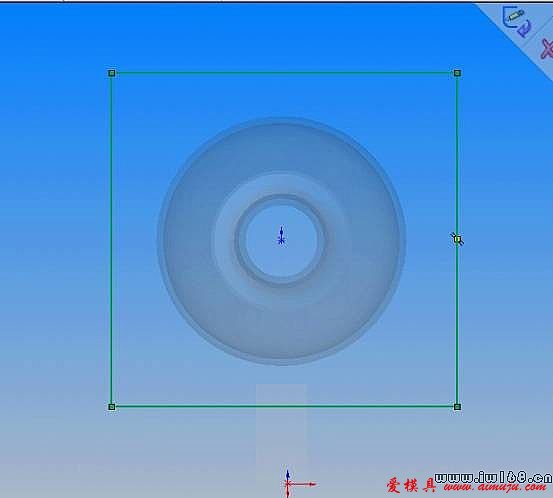

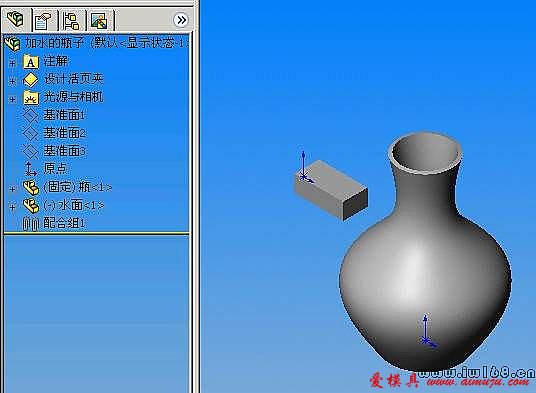

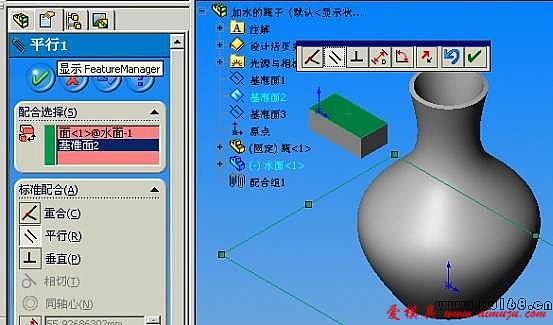

Solidworks 动动画制作和渲染的能力十分强大，我们网站的许多动画也是用 Solidworks 制作的。SW的动画虽然不能和MAYA，3DMAX 等专业三维动画软件比，但对于一般人来说，尤其是工程上的动画和渲染。其精准、现成的三维模型，简单的设置，让咱们这些搞机械的也“艺术的运动”一把。== 加水的瓶子的作法 ==1. 先创建一个“瓶”的“零件”2 再创建一个“水面”的“零件” ，它只是一个简单的长方体。3.. 创建新“装配体”文件。先把“瓶”插入（固定）；再把“水面”插入（浮动）。（“水面”在动画中不显示，因此也可以作为“封套”插入。）4. “水面”的上平面添加“平行”“配合”。（平行于“瓶”的底面）此面就是水面，为方便以后的动画设置，你可以再添加一些“配合”，使“水面”只有上下平行移动的自由度；没有前后、左右移动 / 转动的自由度。5. 鼠标右键点击“瓶” / 选择“更改透明度”6. 下面，我们根据“瓶”的形状制作“水”•  操作：插入 / 零部件 / 新零件，保存为“水”•  此时 SW 进入“水”零件的编辑状态。选择“水面”的上平面进行“草图编辑”•  选择“矩形”工具，作一包络“瓶”的矩形•  把刚才画好的矩形“拉伸”。（注意拉伸方向应为：向下）拉伸方式为：“成形到实体”；实体选择为：瓶的内表面•  确认后，再按“编辑零部件”工具。完成对“水”的建模编辑。7. 选择菜单：工具 / 插件；调入 SW 动画插件。点击“动画 1 ”进入动画编辑状态。8. 把“水面”拖到起始位置，并“重建模型”。此时“水”的形状发生改变。为方便显示，我把“水”的颜色编辑成兰色。9. 把动画的时间轴拖动到结束的时间；再把“水面”也拖动到结束的位置（移动时注意以前的“配合”，不要让“水”的拉伸到“瓶”的外面）；再次“重建模型”。10 ．此时可以按“播放”先观赏动以下画。11. 把“水面”零件“隐藏”起来；给“瓶”和“水”加上“材质”，观赏并输出你的动画吧。
