QQ企鹅solidworks三维建模教程

实例1：QQ企鹅solidworks建模。

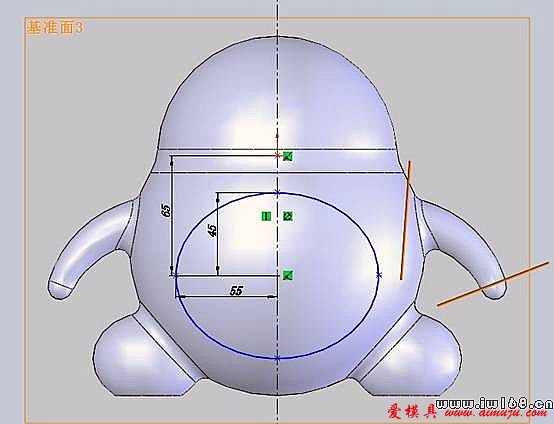

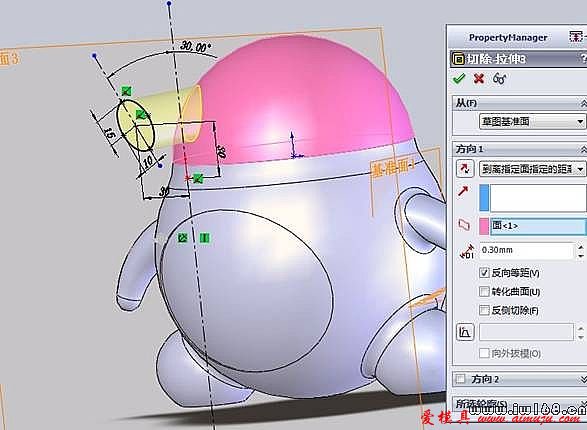

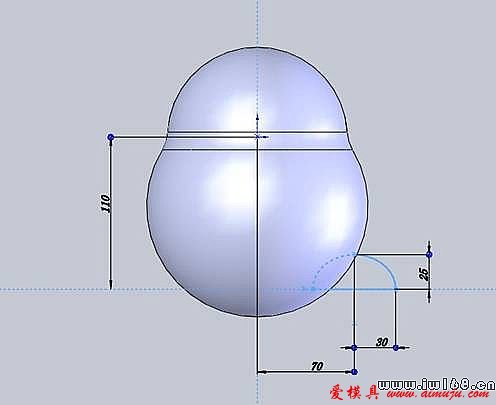

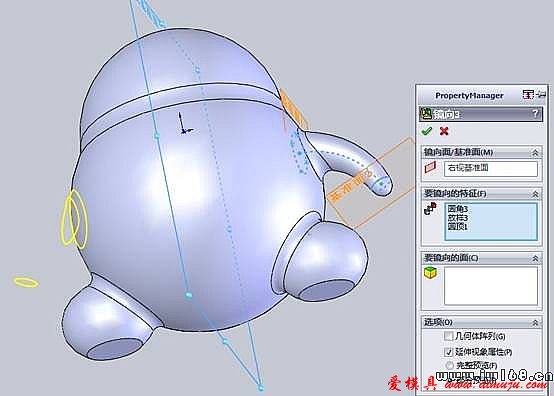

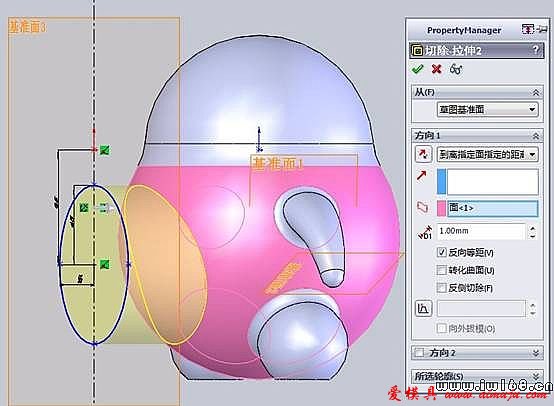

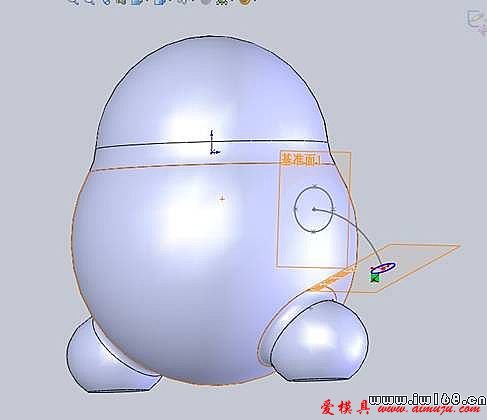

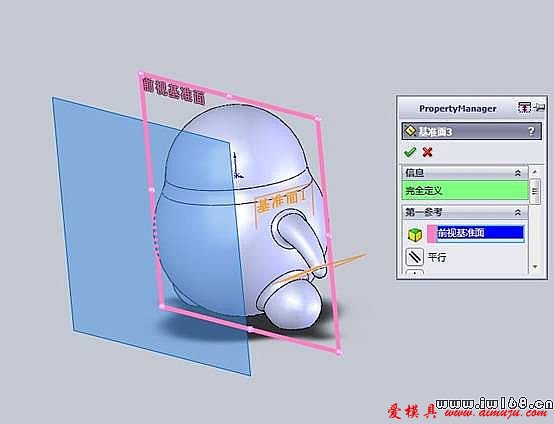

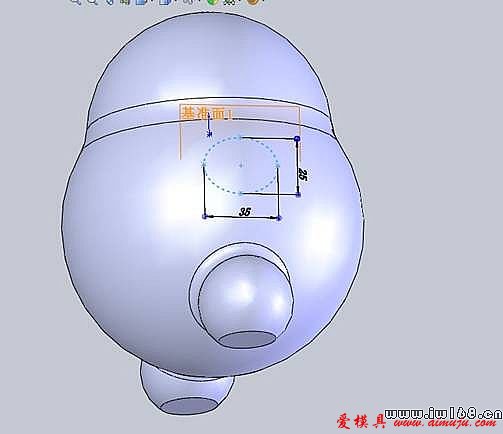

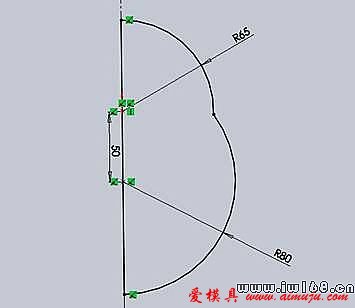

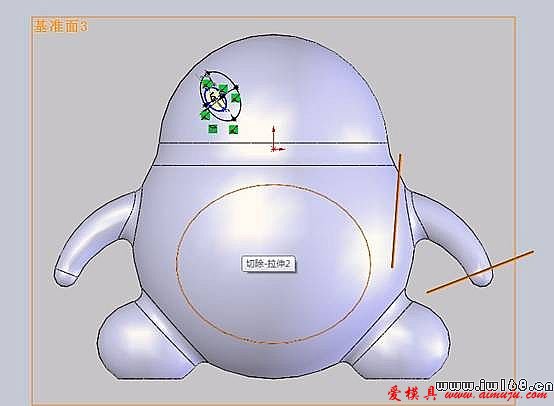

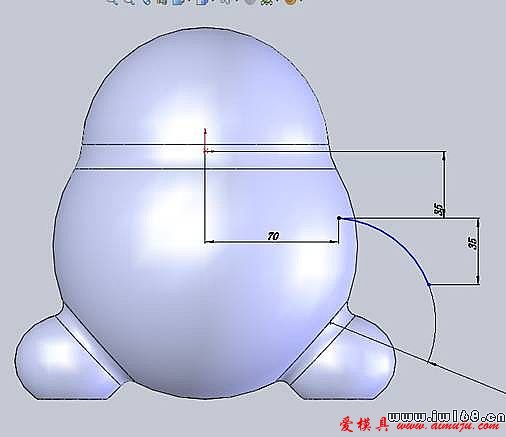

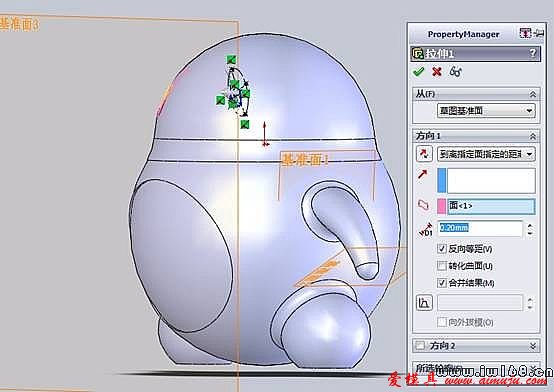

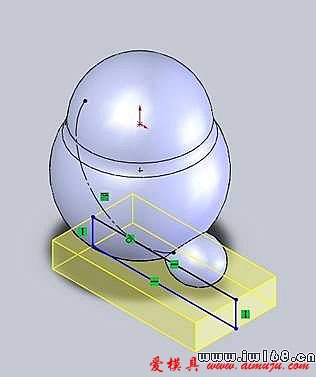

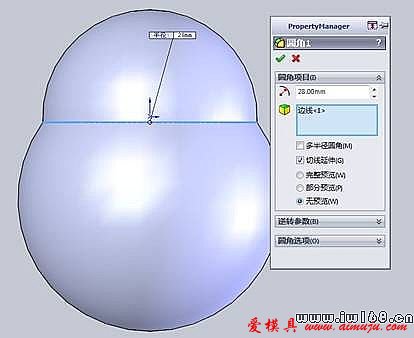

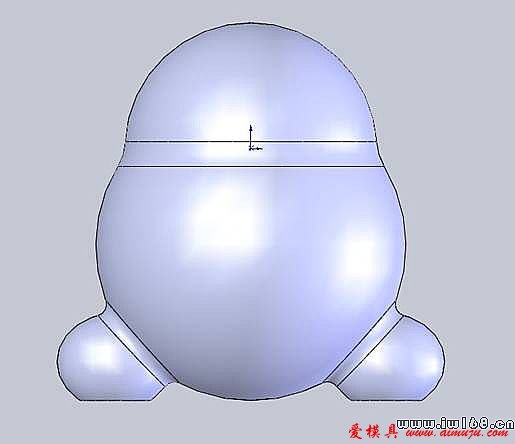

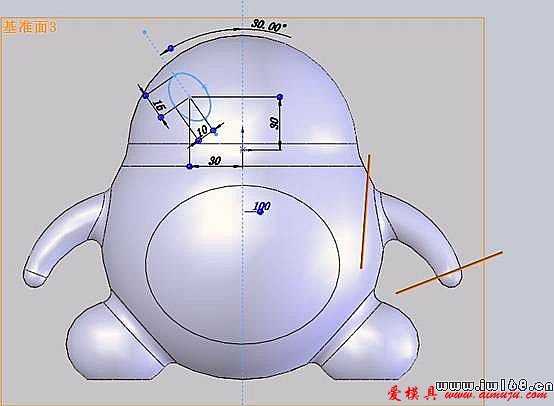

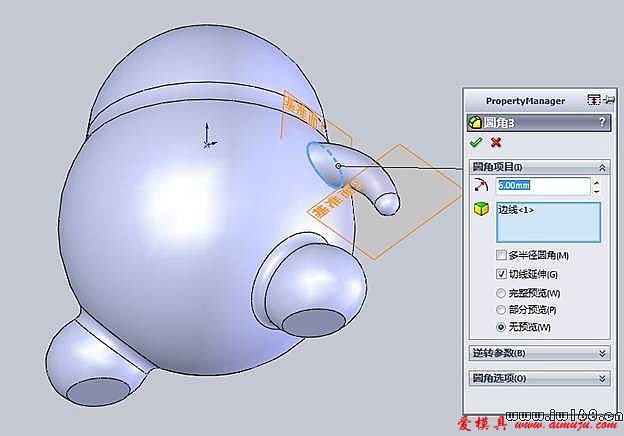

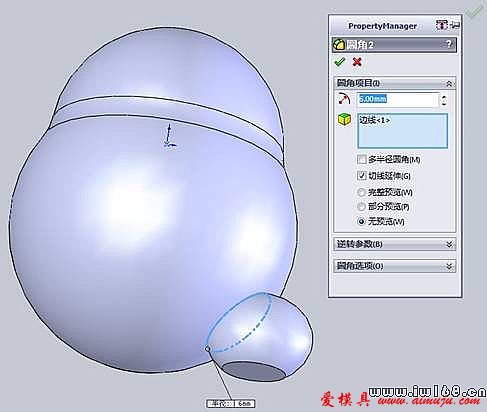

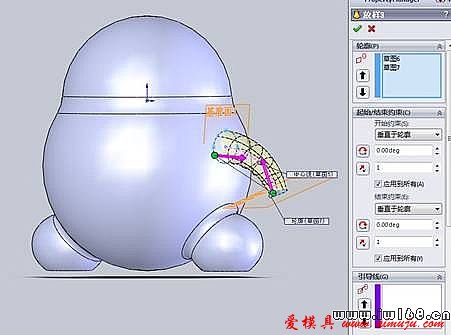

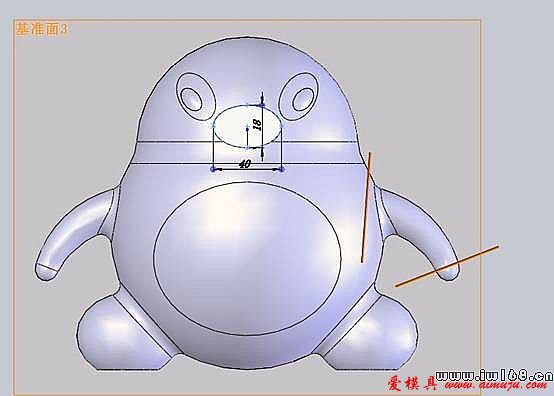

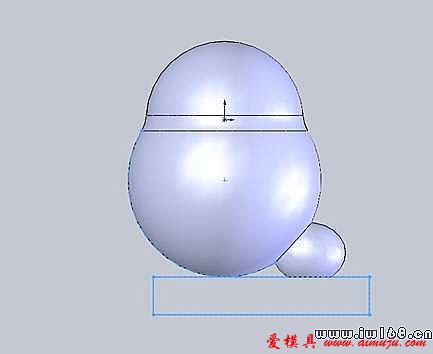

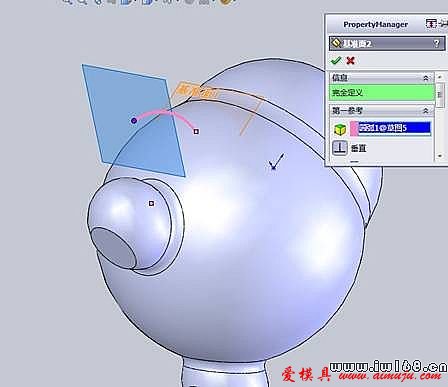

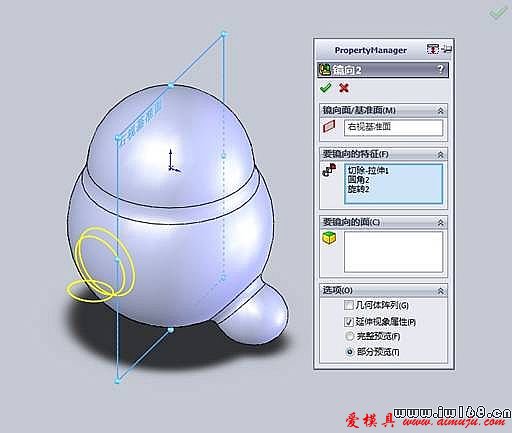

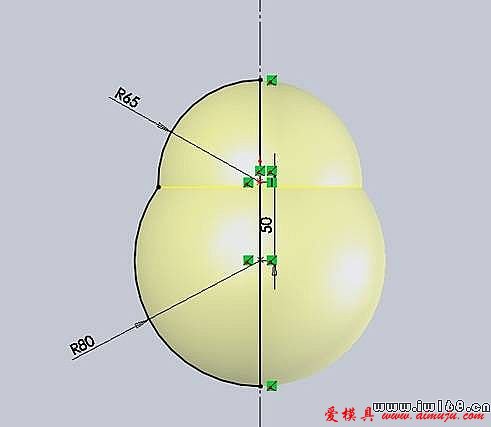

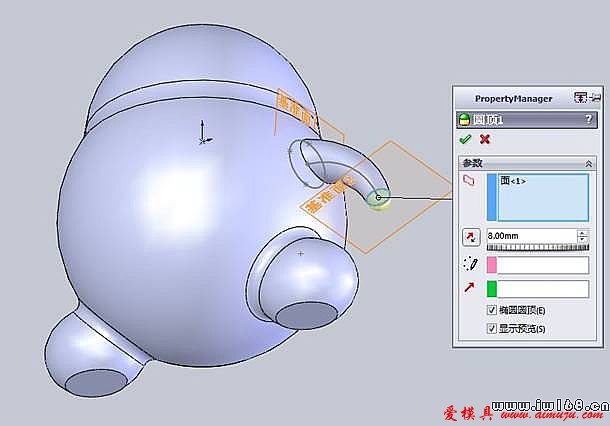

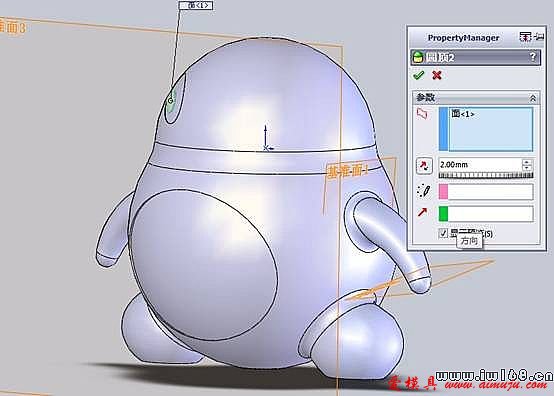

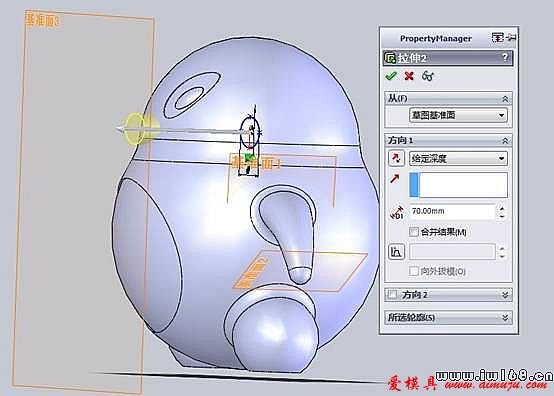

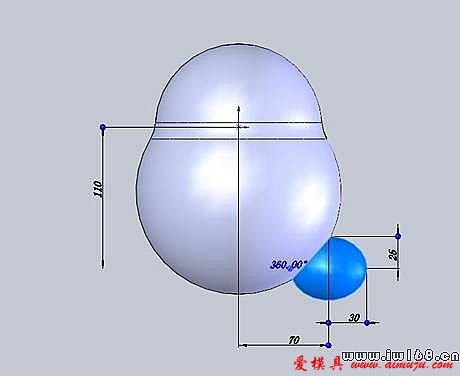

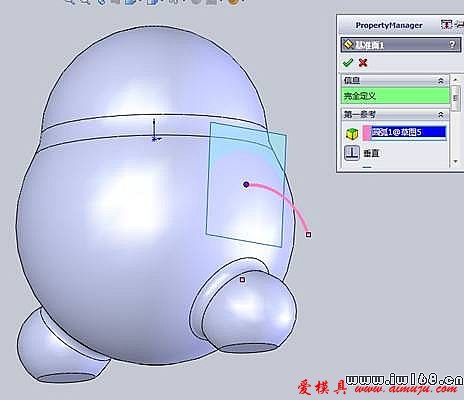

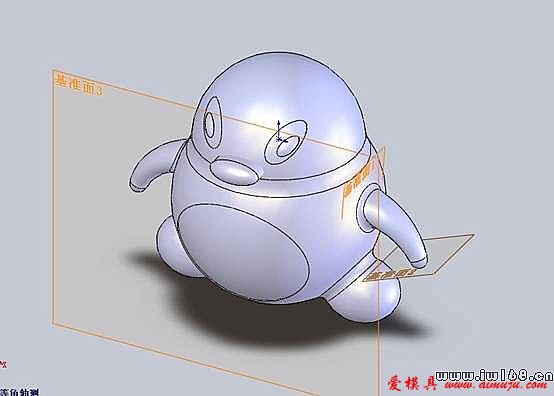

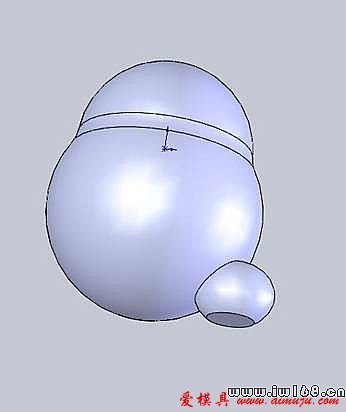

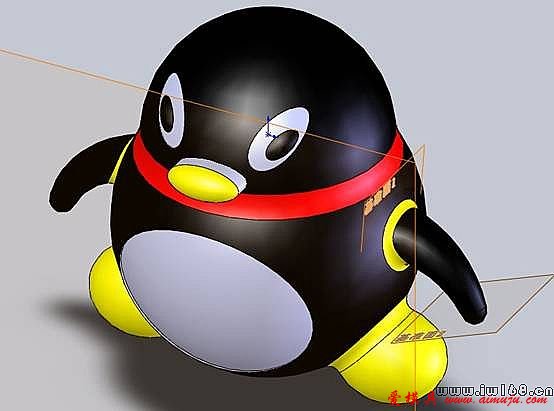

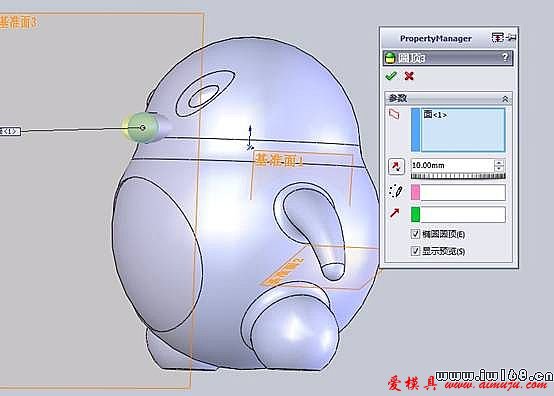

 具体步骤：（1）    选择前视基准面，绘制草图并标注。（2）    推出草图，使用“旋转凸台/基体”命令，生存实体  （3）    使用“圆角”命令，设置圆角半径28mm。    （4）    以前视基准面为基准平面，利用椭圆和直线命令，绘制如图草图。 （5）    退出草图，点击特征工具栏中的“旋转凸台/基体”工具，生成如图实体。（6）    选择前视基准面，绘制草图，并添加约束。 （7）    退出草图，点击特征工具栏中的“拉伸切除”工具，设置方向1和方向2的终止条件都为“完全贯穿”，生成如图实体。  （8）    利用“圆角”工具进行圆角，设置圆角半径为6mm。 （9）    进行“镜像”操作，设置如图参数，生成如图特征。 （10）选择前视基准面，利用“三点圆弧”工具，绘制草图4。并退出。  （11）点击“基准面”工具，生成基准面1。如图。（12）选择基准面1，绘制椭圆草图。 （13）绘制基准面2.  （14）以基准面2绘制草图。 （15）创建放样，点击“放样凸台/基体”，在轮廓选项中选择草图5和草图6，在开始约束和结束约束中选择垂直于轮廓，选择草图3为中心线，生成放样特征，如图。 （16）进行圆顶，选择椭圆圆顶，设置圆顶距离为8mm。（17）圆角，圆角半径为6mm。 （18）镜像手臂。 （19）创建基准面3.（20）在基准面3上绘制草图。（21）选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为1mm，勾选“反向等距”。（22）同样的方法生成眼睛部分。在基准面3上绘制草图。（23）选择“拉伸切除”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼睛槽。（24）选择前视基准面，在上步绘制的椭圆内部绘制椭圆。  （25）选择“拉伸凸台基体”工具，终止条件选择“到指定面指定的距离”，设置等距距离为0.2mm，勾选“反向等距”。点击确定生成眼珠。（26）圆顶。   （27）镜像眼睛。（28）创建嘴巴。选择前视基准面，绘制草图。 （29）选择“拉伸凸台基体”工具，去掉“合并结果选项”。点击确定。 （30）在拉伸面上进行圆顶。  （31）观看实体。（32）给GG上色。按ctrl键，选中要改变颜色的特征。右键选择“特征属性”，更改颜色。最终效果如下。
