(四) 将三维模型转换为二维工程图
1. 创建新工程图文件

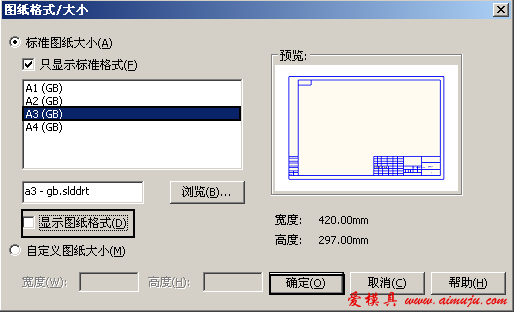

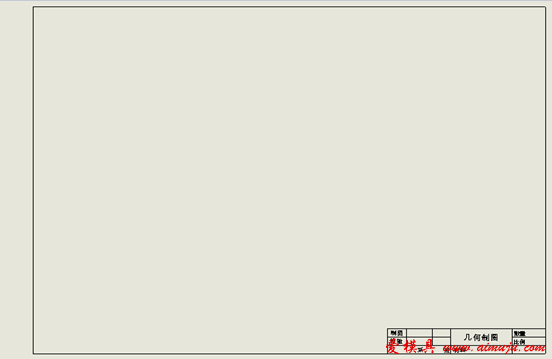

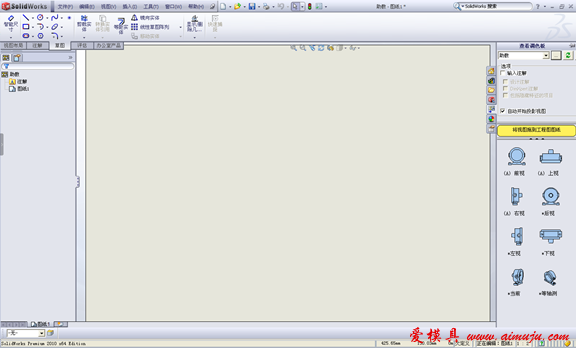

在最上方标准工具栏中，点击“新建”命令旁下拉图标，从中选择“从零件/装配体制作工程图”命令（如图146所示），出现“图纸格式/大小”对话框，如图147所示，选择 “A3（GB）”图纸大小，去除“显示图纸格式”前勾选选项，“确定”后，系统自动进入工程图环境，如图148所示。
图146
图147
图148
2. 依照GB标准绘制A3图框及标题栏
因为系统默认提供的图框及标题栏并不是我们所需要的，下面绘制图框及标题栏。
(1) 在界面左侧管理器窗口中，如图149所示，单击“图纸1”，右键菜单中选择“编辑图纸格式”命令，系统自动转换到编辑图纸状态。
图149 图150
(2) 在界面上方命令管理器“草图”属性下，单击“边角矩形”命令

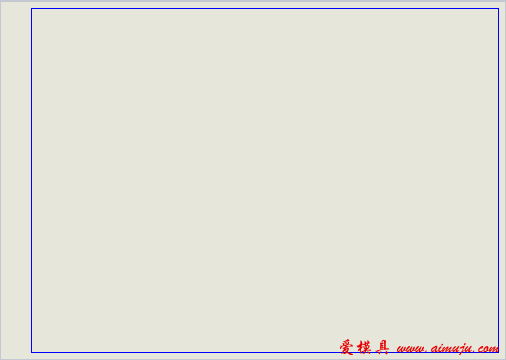

，在绘图区域随意位置绘制矩形，在界面左侧“矩形”对话框中，设置矩形各点参数值如图150所示，输入完成后，选择“
”退出，创建矩形，结果如图151所示。
图151
(3) 按住“Ctrl”键依次选择矩形的四条边，在界面左侧出现的“属性”对话框中，选择“固定”约束类型，如图152所示。
图152

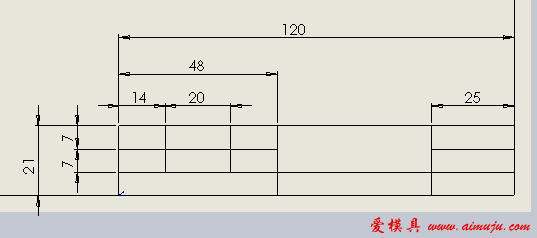

(4) 按照图153所示，使用“直线”、“剪裁实体”等命令，绘制标题栏。
图153

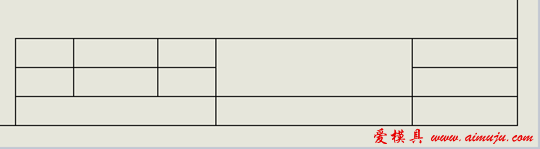

(5) 按住“Ctrl”键选择标注的尺寸，右键菜单中选择“隐藏”命令，将标注的尺寸隐藏。结果如图154所示。
图154
(6) 选择“注解”命令标签中的“注释”命令

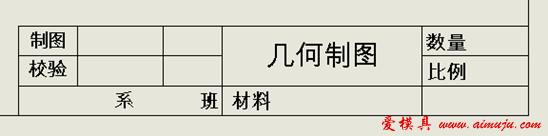

（如图155所示），在标题栏合适位置点击，出现“格式化”对话框，输入文字，例如输入“制图”（如图156所示），在下一个位置处点击鼠标左键，输入其他文字。按照图157所示，完成标题栏中的注释。完成后，选择“
”，退出添加文字注释状态，结果如图158所示。
注意：“几何制图”文字大小为“5mm”，直接在出现的“格式化”对话框中更改文字大小为“5mm”即可。
图155 图156
图157
图158
(7) 选择图形区域右上角处的“退出图纸编辑”命令
，退出图纸编辑状态。
(8) 保存文件。
