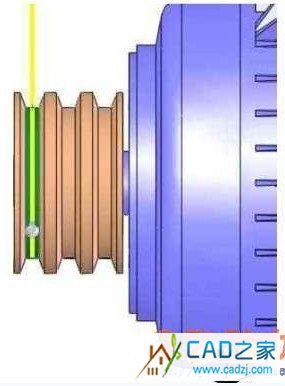

<4> 皮带位置基准面
系统可以自动生成皮带位置的默认基准面，是用户选择的圆柱面的中间平面，如图5所示。这个平面也是生成的皮带草图的草图平面，这里可以不指定基准面。
图5 皮带位置基准面
<5> 皮带属性
在【属性】选项组中定义皮带的属性，这里选中【生成皮带零件】复选框。
<6> 完成
单击【确定】按钮完成。如果用户选中了【生成皮带零件】复选框，系统将提示用户给定皮带零件的名称，这里给定零件名称为“皮带1”。皮带特征、皮带零件以及皮带配合显示在FeatureManager 设计树中。
皮带配合：显示在“配合”文件夹中，皮带配合可以驱动两个皮带轮按照合理的方式转动。
皮带特征：皮带特征是装配体特征。如图6-95 所示，皮带特征中显示了皮带的长度。
皮带零件：生成的皮带零件显示在“皮带”特征分支之下，零件中只包含一个从皮带草图中派生的草图。

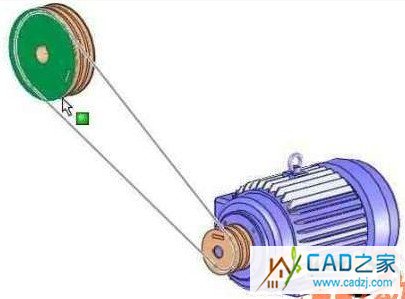

<7> 皮带配合
建立皮带配合后，皮带轮之间就会按照皮带传动的方式转动，如图6所示，旋转其中一个带轮，另一个带轮也按照传动方式转动。
图6 皮带传动
<8> 打开零件
打开“皮带1”零件，零件中目前只包含一个草图，该草图派生自皮带草图。

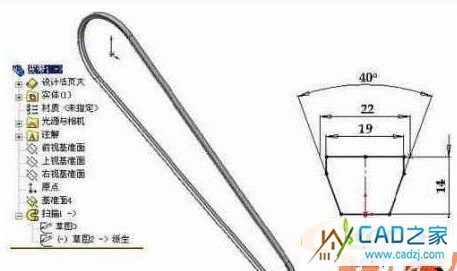

<9> 完成零件
读者可以使用扫描的方式完成三角带的建立，如图7所示。
图7 完成零件

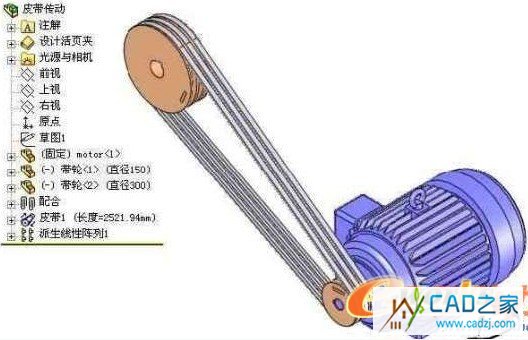

<10> 完成装配
读者可以使用一个特征驱动的阵列完成3 条皮带，如图8所示。
图8 完成装配
<11> 保存装配体
保存装配体文件，并关闭所有文件窗口。
