SolidWorks基础教程：曲线造型4-螺旋线的绘制
螺旋线和涡状线
螺旋线和涡状线通常用于绘制螺纹、弹簧、蚊香片以及发条等零部件中，在生成这些部件时，可以应用由螺旋线／涡状线工具生成的螺旋或涡状曲线作为路径或引导线。
用于生成空间的螺旋线或者涡状线的草图必须只包含一个圆，该圆的直径将控制螺旋线的直径和涡旋线的起始位置。
要生成一条螺旋线，可以采用下面的操作：
（1）单击“草图”工具栏中的二维草图绘制按钮，打开一个草图并绘制一个圆，此圆的直径控制螺旋线的直径。
（2）单击“曲线”工具栏上的（螺旋线）按钮，或选择菜单栏中的“插入”-“曲线”-“螺旋线／涡状线”命令，此时会出现“螺旋线／涡状线”PropertyManager设计树，如图6所示。

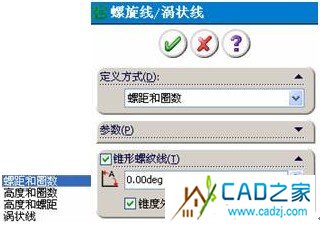

图6 “螺旋线／涡状线”设计树
（3）在PropertyManager设计树中的“定义方式”下拉列表框中选择一种螺旋线的定义方式。www.cadzj.com Cad之家
“螺距和圈数”：指定螺距和圈数，其参数选现面板如图7所示；
图7 “参数”面板
“高度圈数”：指定螺旋线的总高度和圈数，其参数选现面板如图8所示；
图8 “参数”面板
“高度和螺距”：指定螺旋线的总高度和螺距，其参数选现面板如图9所示；
图9 “参数”面板
（4）根据步骤（3）中指定的螺旋线定义方式指定螺旋线的参数。
（5）如果要制作锥形螺旋线，则选择“锥形螺旋线”复选框并指定锥形角度以及锥度方向（向外扩张或向内扩张）。
（6）在“起始角度”微调框中指定第一圈的螺旋线的起始角度。
（7）如果选择“反向”复选框，则螺旋线将则原来的点向另一个方向延伸。
（6）单击“顺时针”或“逆时针”单选按钮，以决寂静螺旋线的旋转方向。
（9）单击（确定）按钮，即可生成螺旋线，如图10所示。

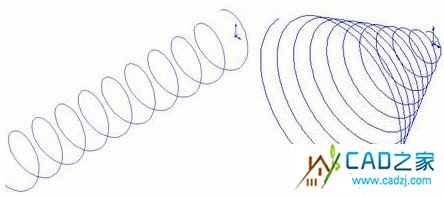

图10 生成螺旋线
如果要生成一条涡状线，可以采用下面的操作：
（1）单击草图绘制按钮，打开一个草图绘制一个圆，此圆的直径作为起点处涡状线的直径。
（2）单击“曲线”工具栏上的（螺旋线）按钮，或选择菜单栏中的“插入”-“曲线”-“螺旋线／涡状线”命令，此时会出现如图11所示的“螺旋线／涡状线”PropertyManager设计树。
（3）在PropertyManager设计树的“定义方式”下拉列表框中选择“涡状线”。

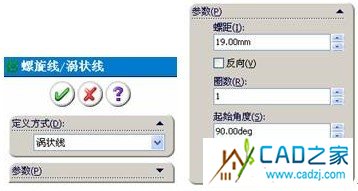

图11 “螺旋线／涡状线”设计树
（4）在对应的“螺距”微调框和“圈数”微调框中指定螺距和圈数。
（5）如果选择“反向”复选框，则生成一个内张的涡状线。
（6）在“起始角度”微调框中指定涡状线的起始位置。
（7）单击“顺时针”或“逆时针”单选按钮，可以决定涡状线的旋转方向。
（6）单击（确定）按钮，即可生成涡状线，如图12所示。

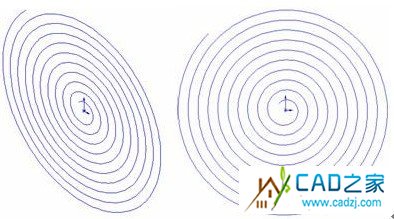

图12 生成涡状线
