SolidWorks基础教程：曲线造型2-分割线
分割线
通过分割线可将草图投影到曲面或平面。它可以将所选的面分割为多个分离的面，也可将草图投影到曲面实体。另外也可以通过下述工具来生成分割线：
投影：将一条草图直线投影到一表面上。
侧影轮廓线：在一个圆柱形零件上生成一条分割线。
交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。
如果要生成分割线，其具体操作步骤如下：
（1）首先利用草图绘制工具绘制一条要投影为分割线的线。
（2）单击“曲线”工具栏上的“分割线”
按钮，或选择菜单栏中的“插入”|“曲线”|“分割线”命令，此时会出现如图4所示的“分割线”PropertyManager设计树，分割线一共有三种类型，现分别介绍如下：
图4 “分割线”设计树
（3）如果选择“轮廓”会出现如图5所示的“选择”面板，在“拔模方向”下，通过在“分割线”FeatureManager设计树或图形区域内选择一个通过模型轮廓（外边线）投影的基准面。
图5 “选择”面板

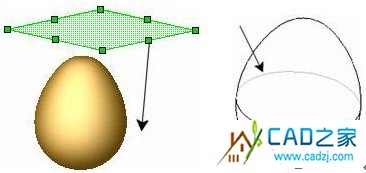

（4）在“要分割的面” 下，选择一个或多个要分割的面。面不能是平面，得到效果如图6
图6 生成轮廓分割线
（5）选择“反向”复选框可以以相反方向反转拔模方向。设定角度可以从制造角度考虑生成拔模角度（通常用于热压成形包装）。
（6）如果选择“投影”，会出现如图7所示的“选择”面板，单击“要投影的草图”框，然后在弹出的FeatureManager设计树中或图形区域内选择绘制的直线。
图7 “选择”面板
（7）单击“要分割的面”方框，选择一个或多个要分割的面。注意面不能是平面。
（8）选择“单向”复选框只以一个方向投影分割线。如果需要，可选择“反向”复选框以反向投影分割线，此时即可生成如图8所示的分割线。
图8 生成投影直线
（9）如果选择“交叉点”，会出现如图9所示的“选择”面板与“曲面分割选项”面板，在“分割实体/面/基准面” 中选择分割工具（交叉实体、曲面、面、基准面、或曲面样条曲线）。
图9 “选择”与“曲面分割选项”面板
（10）在“要分割的面/实体” 中单击选择要分割的目标面或实体。
另外，对“曲面分割”选项说明如下：
分割所有：即分割穿越曲面上的所有可能区域。
自然：即分割遵循曲面的形状。
线性：即分割遵循线性方向。

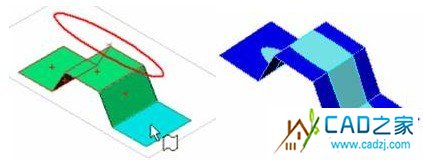

（11）单击（确定）按钮，即可生成如图10所示的分割线。
