对于模具的3D分模，最早是使用UG的，后来由于开始做塑胶产品设计，用UG可真是痛苦啊，产品设计经常要变更，需要修改一个整体外型尺寸，几乎要重画一大半。(那个时候的UG参数关联性非常差，类似于AutoCAD 3D的模型构建。直到UG公司收购了IDES后推出UG_NX，才开始了参数化建模，不过这一项始终比不上Pro/E和SolidWorks。)于是改用了“自上而下”全参数化建模的SolidWorks2000，一个星期就用上手开始用于工作了。SolidWorks的易用性无可匹敌!
当然模具还是要出图的，不想在两种软件间倒来倒去，就专注于使用SolidWorks了。对于SolidWorks的3D分模，有人说好用，有人说麻烦。至于说麻烦的人，只是不会用而已。目前有关SolidWorks的分模，大致有3种方法：1.分割法。我最常用这个方法。思路来自UG分模。2.压凹法。由一片叶独创，超高效率，超快分模。(各大CAD论坛上都有此大侠的教程)3.分型线法。SolidWorks官方教程的分模方法，不过用的人不多，因为不太适合复杂的部品分型，缺乏灵活性。
这里分三篇用同一个部品来说明下三种方法。首先是分割法：

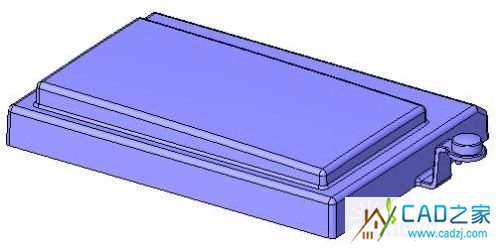

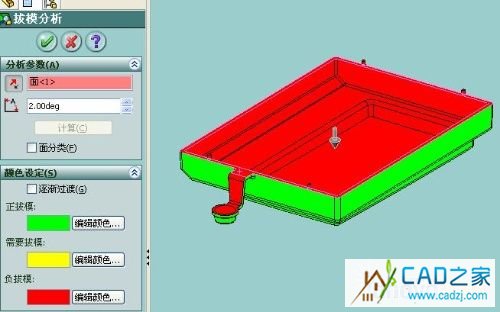

1.将部品零件放好缩水，调整公差，拔模。

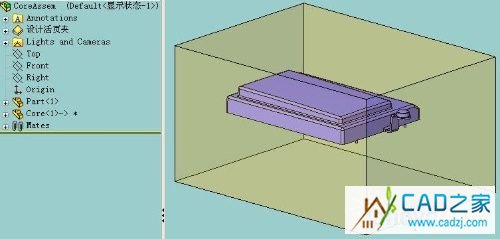

2.将这个零件插入一个装配中，然后再建立一个分模的过程文件：如Core.sldprt
这里之所以不在一个零件内搞定，要放在装配里，有更周全的规划。比如这个插入到分模装配中的零件直接来源与产品设计的原始模型，如果产品设计变更，模具装配里也会同时变更，保证产品设计与模具设计同步。
Core.sldprt中画一个立方体，大小为Cavitiy和Core的整体尺寸。

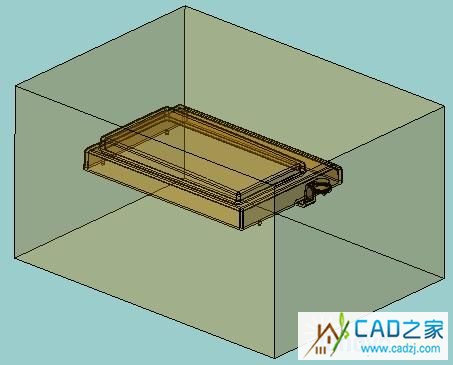

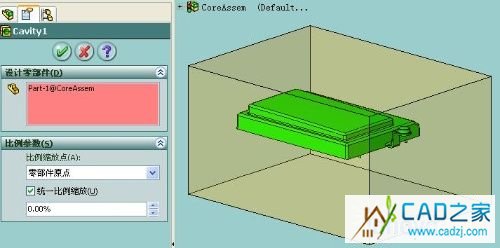

3.在装配中编辑这个Core.sldprt，使用“型腔”命令，挖出这个型腔。
这样Core.sldprt就成为了一个空心实体，空心部分就是模具型腔

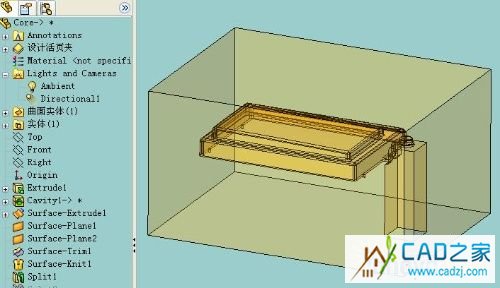

4.之后就是分型。看过很多论坛上的帖子，比较多的都是先一次将前后模分开，然后再分出镶件。而我的思路是先分出镶件，将型腔逐步简化，最终用一个最简单的面来分出前后模。这样比较有利于处理复杂的模具，在分型线跳转和有插穿、碰穿的的地方先处理，使得复杂模具最后的分型变成简单的分割。对于分模的思路也会比较清晰，否则先补面再做分型面，一旦到最后出现问题，检查起来非常麻烦。

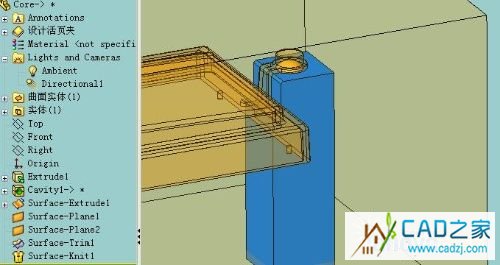

这里优先处理的是后模的镶件。

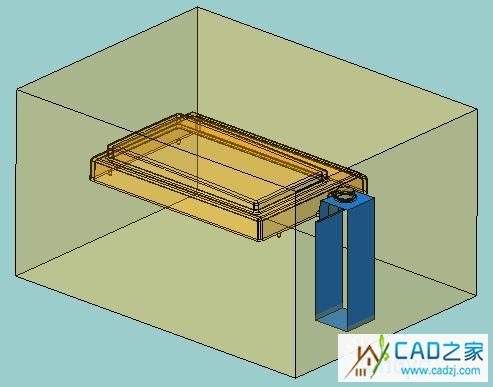

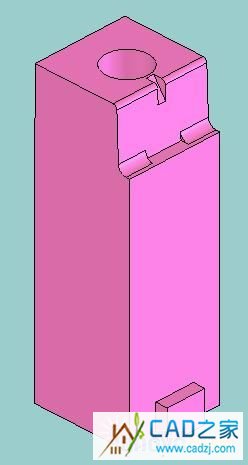

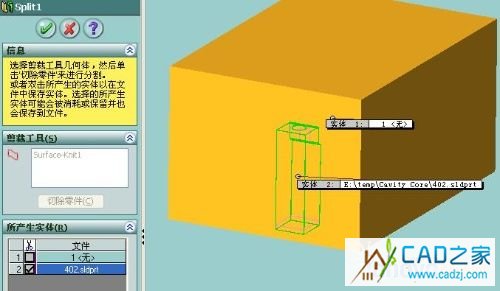

5.分割出这个镶件，保存为一个单独的文件402.sldprt

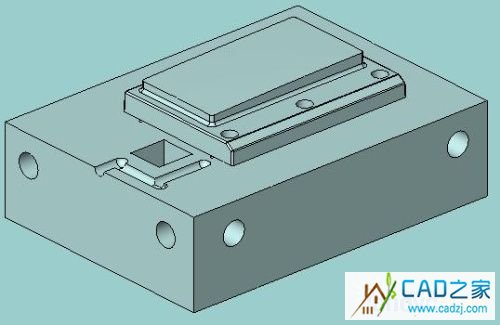

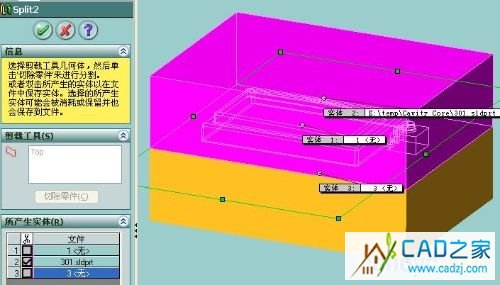

6.最后直接用Top基准面就可以分割出前后模301.sldprt，401.sldprt

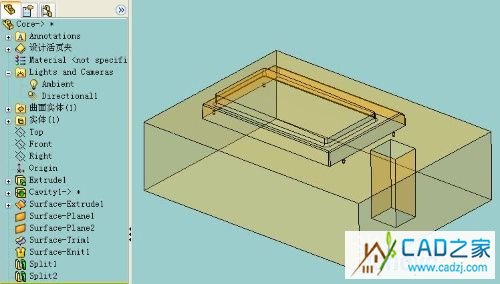

7.最后分割完后Core.sldprt就变成一个没有任何实体的空过程文件。

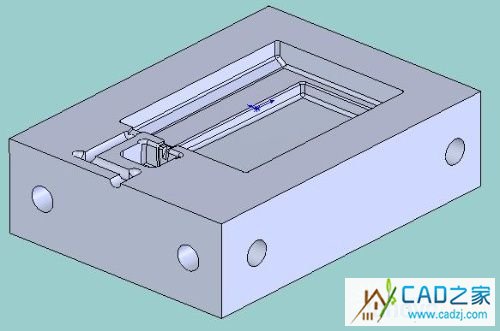

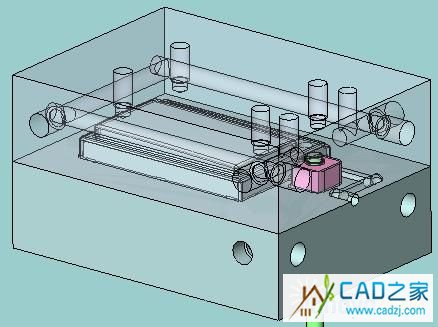

8.余下的就是单独打开这些分割出来的文件，加冷却水、加定位，加螺丝孔，加流道、进胶口
