SolidWorks的配置功能可以在一个文件中创建模型的不同状态，通常应用于相似产品和系列化产品的设计，可以大量减少模型创建时间，从而能极大的提高工作效率。配置可以应用于零件、装配体、工程图、有限元分析、模拟工艺路线等很多方面，熟悉配置的原理及使用方法会使我们的工作事半功倍。下面将通过一个系列化零件的例子来介绍零件中配置的使用。
零件配置可控制的变量有很多，但主要还是控制零件尺寸和特征的状态(压缩和解除压缩)。生成配置的方法有三种：手动添加;配置尺寸、配置特征命令; Excel设计表。下面将分别介绍。

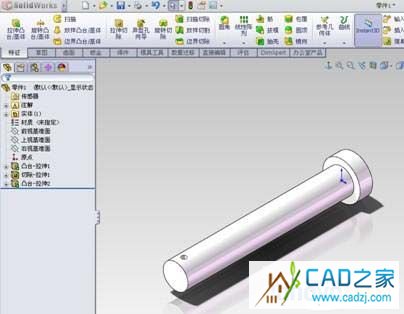

1.手动添加：有这样一个简单的销类零件，如图1
图1 销类零件
1)首先切换到配置管理标签(ConfigurationManagemer)，此时只有一个默认的配置，如图2
图2 配置管理标签

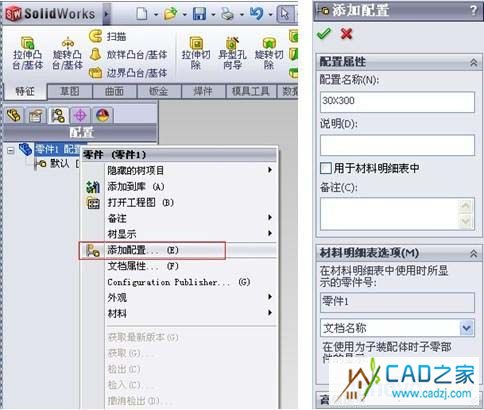

2)在“零件1配置”上单击右键，“添加配置”，输入新配置的名称，这里我用销轴的直径X长度来命名。www.cadzj.com Cad之家(提示：配置名称里不允许出现“/”和“@”字符。)如图3
图3 添加配置
点击确定，生成了一个名称为30x300的新配置，并且此配置处于激活状态。(提示：只有处于激活状态时，才可以编辑此配置。)

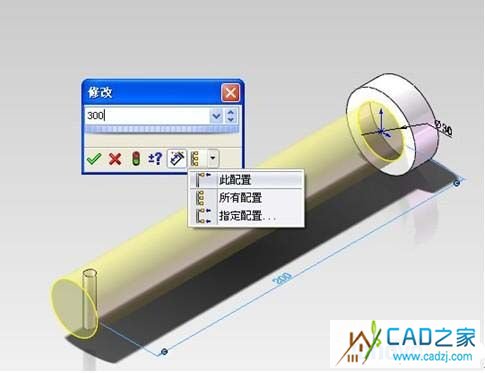

3)编辑尺寸，使长度为300，右下角选择“此配置”，这个尺寸更改只影响当前配置，这一点很重要。修改之后有可能需要重建模型，单击红绿灯标志 或按Ctrl+B。如图4
图4 编辑尺寸

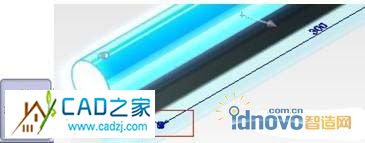

(提示：Instant3D功能打开时，打开尺寸修改对话框可能有困难，此时可以双击尺寸一端的蓝色小球，如下图5)
图5 双击小球修改尺寸

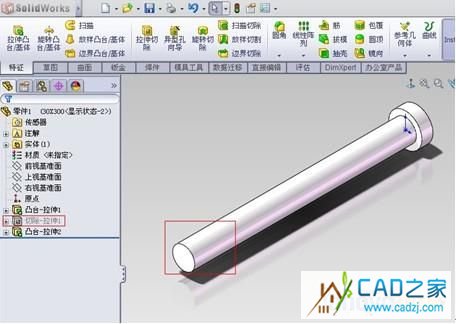

4)除了尺寸可以配置外，特征也可以配置，在特征树中压缩“拉伸-切除1”，则此配置中放置开口销的小孔被压缩。如图6
图6 特征配置

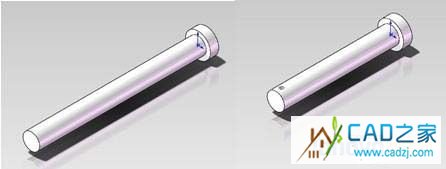

5)建立好配置之后，我们可以在配置管理标签(ConfigurationManagemer)中双击来切换不同的配置。配置30x300长度为300，没有小孔，而默认配置长度为200，有小孔。如图7
图7 不同配置的切换
2.“配置尺寸”与“配置特征”命令

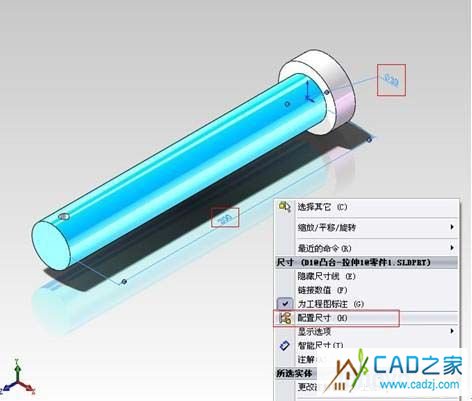

1)按住Ctrl选择200和两个尺寸，右键“配置尺寸”。如图8所示
图8 配置尺寸

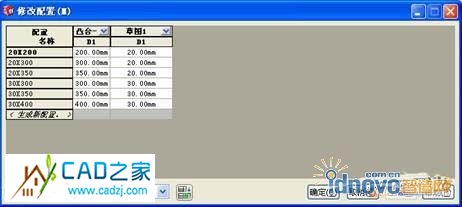

2)在弹出的“修改配置”对话框中可以更改原有配置名称、输入对应的尺寸，还可以添加新的配置。图如9
图9 修改配置
点击确定之后生成了相应的新配置。如图10
图10 生成新配置
3)同样，使用“配置特征”命令可以控制特征在不同配置中的状态。
3.Excel设计表
采用Excel设计表，可以快速的生成大批量配置，另结合Excel本身的强大的编辑功能可以实现尺寸、特征之间的相互关联，因此对于存在大量规格或较复杂的产品使用这种方法效率较高。
(提示：电脑上必须安装Microsoft Office Excel，其他表格处理软件可能不受支持)

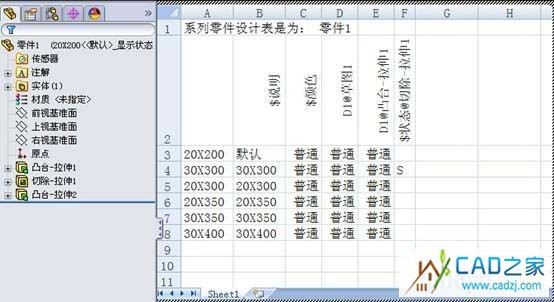

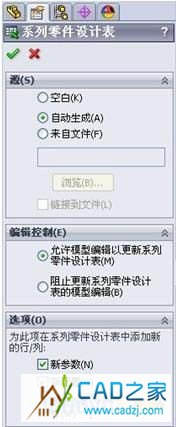

1)SoldWindows菜单栏中选择“插入-表格-设计表”，选择“自动生成”，并选中图中选项，点击确定。此时会在SolidWorks中插入一个Excel表。如图12 13
图12 系列零件设计表
图13 SolidWorks中插入的Excel表
之所以选择“自动生成”，是为了自动在表格中添加相应变量，如果选择“空白”，则需要手动添加。

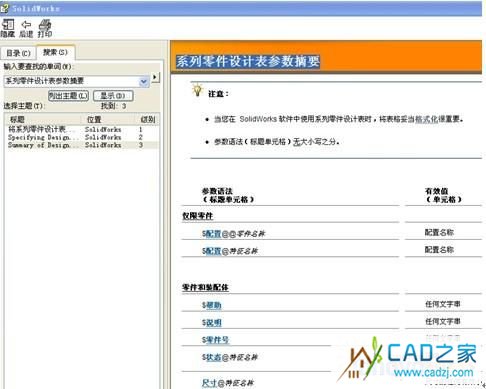

表格中A列是现有的配置, 第2行是零件的变量，这些变量遵循一定的格式。关于格式可以参考SolidWorks帮助-搜索“系列零件设计表参数摘要”。如图14
图14 系列零件设计表参数摘要
2)删除我们不需要的列例如“$颜色”，添加其他我们需要的变量，例如另一个拉伸特征的尺寸，所有变量必须添加到第二行的单元格中。添加的方式有两种，i)我们可以在单元格中手动输入正确的格式，创建新的变量;ii)也可以先点击单元格，然后在模型区域中双击模型尺寸或特征，将其添加到表中。
(提示：技巧1：现在在表格中显示的都是D1、草图1、拉伸1等没有意义的名字，为了更好的辨识，最好在创建表格之前为尺寸、草图和特征重新命名为有意义的名字。技巧2：手动输入变量参数和在模型中选取变量都不是特别方便，因此建议在生成Excel设计表之前，先手动添加一个配置，将变量参数都包括在内，然后再使用Excel设计表，这样就可以自动添加需要的变量参数了。)

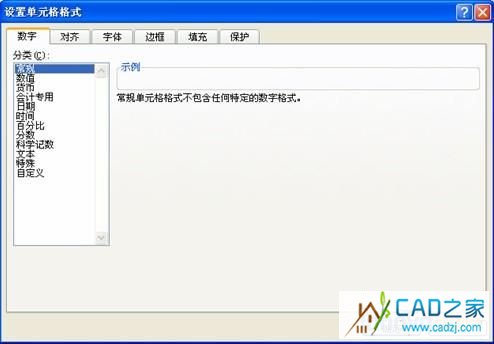

3)设置单元格格式，将显示设置为常规，使数字能正确显示。如图15 16所示
图15 设置单元格格式
图16 设计表
4)添加新行以生成新的配置，在相应单元格中填入相应的值，解除压缩可以用“U”代替，压缩可以用“S”代替。单击SolidWorks视图中非表格区域，退出表格，生成相应新配置。

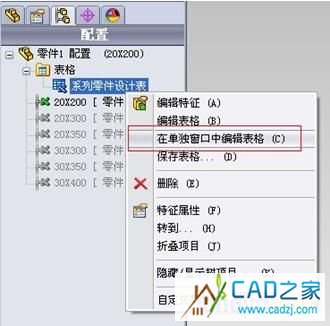

5)当我需要编辑表格时，选择“编辑表格”或者“在单独窗口中编辑表格”(推荐)如图17
图17 编辑表格

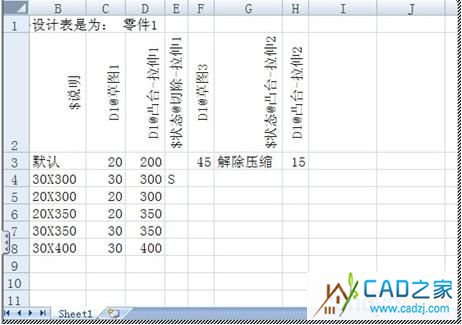

利用Excel的强大编辑功能，我们可以将表格整理使之更加简洁美观。如图，这是一个编辑好的表格,其中在一些尺寸之间还添加了方程和函数关系。如图18
图18 Excel的编辑功能
以上就是关于零件配置的创建方法，针对于配置不多的相似零件，可以用前两种方法添加;对于配置较多的系列化零件，用Excel设计表的方法最好，但是在使用Excel设计表之前，为了自动在表格中导入相应变量参数，建议先手动添加一个配置。
最后还有几点需要注意的地方：

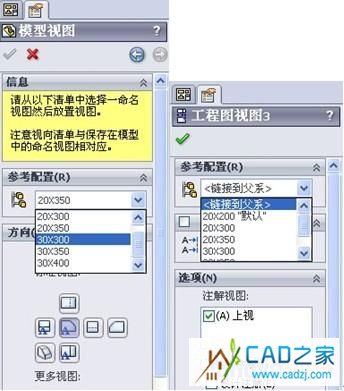

1.生成工程图时，可以选择相应配置投影视图。视图中点击右键-属性，也可以改变配置。除非特殊情况，一般子视图应该和父视图保持一致。图19
图19 工程图视图
2.对于多配置文件，自定义属性要填写到“配置特定”中，而不要填写到“自定义”中，不然在关联到工程图或BOM表时会有问题。

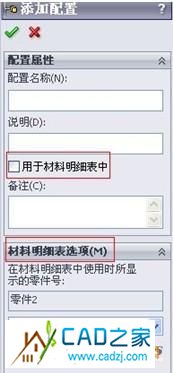

3.对于配置选项中的明细表选项，建议不要勾选“用于材料明细表”，材料明细表选项也不用去管，在材料明细表中显示什么样的内容最好用自定义属性确定。图20
图20 添加配置选项
4.如果只是显示效果不同，而模型结构和属性没有变化，则可以添加“显示状态”，因为显示状态比配置更节省电脑资源和空间。(在配置管理标签中空白的地方单击右键选择“添加显示状态”)
综上所述，熟练运用SolidWorks配置功能可以让我们减少大量重复性工作，提高工作效率。这正符合了SolidWorks的一贯宗旨，那就是使设计快速更高效。
