本文介绍了SolidWorks工程图转DWG格式的相关方法。
SolidWorks工程图经常需要转换成DWG格式的图纸，以便于和供应商或者客户交流，但是如果只是使用单纯的另存命令，经常会有乱码出现，而且颜色单一、线型也不符合要求等情况出现。在SolidWorks2009格式的工程图可以在转换DWG格式的时，映射字体、线型、及颜色，使用映射的方法可以最大程度的减少乱码现象，并保留线型和颜色及图层。具体过程如下：
1：字体映射
进入SolidWorks的安装目录：进入SolidWorksData 打开drawfontmap.txt
如默认的solidWorks的图纸标注的字体为 Arail 需要在AutoCAD中，为宋体，则如下：
宋体 Arial0.97
请检查一下你们SolidWorks出的工程图，把所有用到的字体都做一个映射，即使是同样的字体，如SW工程图中的宋体 Autocad也是宋体 ，也要在文件中写上 宋体 宋体 0.97
要想使用字体映射，请保证下图的选项被选中。
2：线型、颜色 映射：

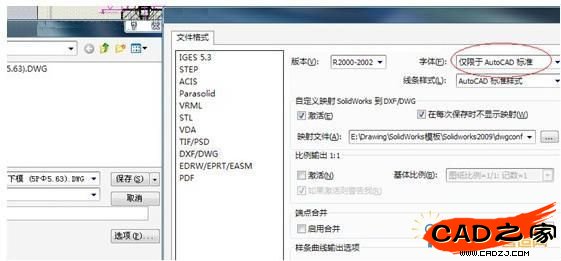

在另存DWG格式时，点选项并在自定义映射时选择："激活"

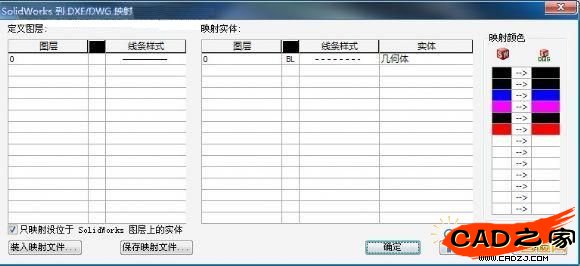

选中后，点保存，会弹出以下的对话框：
在以上的对话框中定义线条样式。

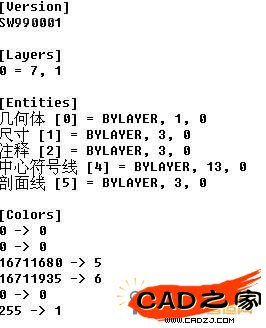

如果没有此方面的需求，可以不定义，将激活取消即可，如果需要映射，则设置完成后，点保存映射文件，定义一个路径。然后确定。
如果不想每次都弹出上面的对话款，请在定义好后，选择在每次保存时不显示映射。
通过这以上两种方法，我们可以定义solidworks文件输出时的字体及线型。
实例演示：

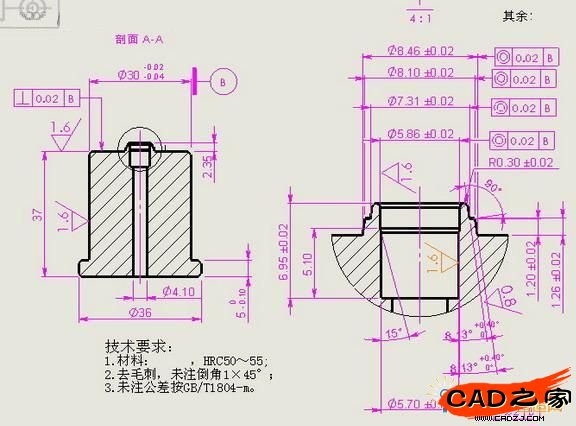

上图的工程图有两种字体 Arial 及宋体
字体文件映射：
线型及颜色映射用默认设置。

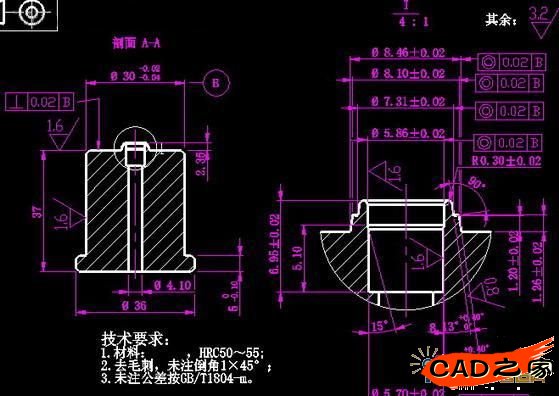

DWG效果如下：
SolidWorks图纸里面的所有字体在DWG图纸中都已经映射成宋体了。

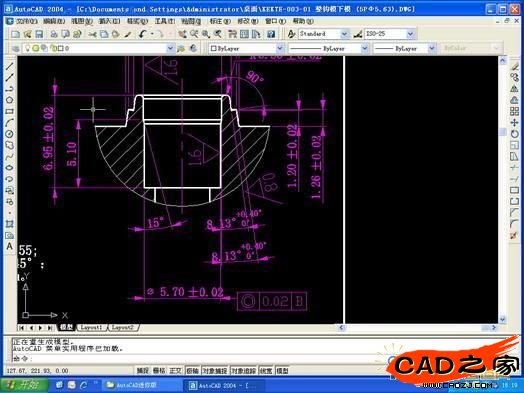

使用AutoCAD打开的效果如下：(字体、颜色、线条均已改变)
