§10 概述
本章中我们将学习如何在零件中建立圆角和倒角。同时，我们顺便学习一下对整个零件的镜象的操作，这样，我们在建立对称的零件时，便可以只建立其中一半，另一半采用镜象的方式就可以了。
圆角的分类：混合面圆角，等半径圆角，变半径圆角
倒角的分类：角度-距离，距离-距离，顶点-倒角。
我们首先建立一个零件，我们在学习圆角以及倒角时，将利用这个零件进行。
§10.1 建立简单的拨摸斜度
我们对已经建立好的零件，创建拨摸斜度。
1、点击拔模斜度按钮
2、将零件的显示为：等轴测状态。
3、选择图示的三个面作为拔模面：

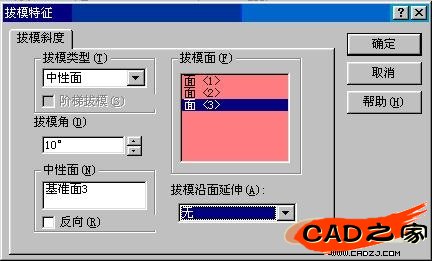

4、选择基准面3作为中性面，输入拔模角：10，按确定。
5、您作的拔模斜度对吗？
§10.2 建立混合面圆角
点击圆角按钮

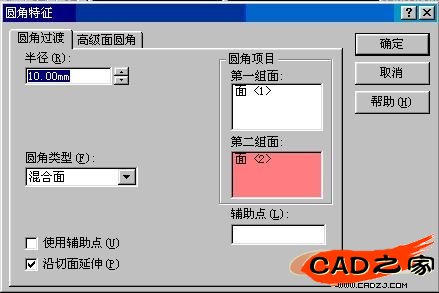

出现对话框，不要理会半径的数值，圆角的类型选为：混合面，在圆角项目中，我们选FACE SET1作为第一组面的定义。FACE SET2作为第二组面的定义。

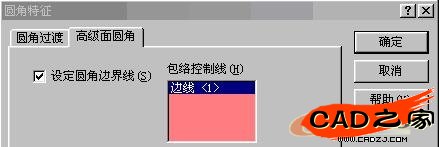

点击"高级面圆角"标签，选中：设定圆角边界线，并选择上图中的HODE LINE作为：包络控制线，点击确定。
观测一下，您作的的对吗？注意，作为混合面圆角，有两种确定半径的方式：直接输入半径。或者以某一边作为圆角的终止。我们上述的做法是第二中。对比一下：
一边作为圆角的终止
直接输入半径R10
§10.3 建立等半径的圆角
等半径圆角是最简单的圆角
点击圆角按钮

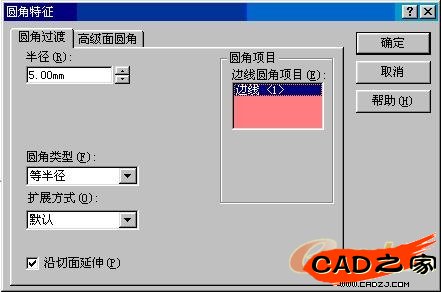

选择上图所示5mm的边，作为圆角的边，半径的值改成5mm,其他设置如图。
同样的方法，分别做另两边的圆角。
效果如图
§10.4 建立变半径的圆角
点击圆角按钮
分别选中上述的边：（按住CTRL键）。

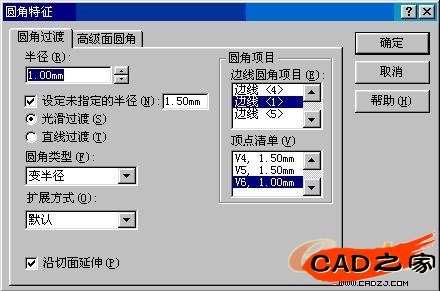

在弹出的对话框中，选中圆角类型为：便半径。
分别按上图所示尺寸给定各边的半径值。
按确定。
效果如图
§10.5 零件的镜象
好啦，下面，我们看一下这半个零件是如何变成整个的吧。
选择面：
选择菜单：插入-阵列/镜象-镜象所有。
出现对话框，点确定。
OK，比较EASY!
§10.6 如何做倒角
选中零件圆形底面的边，点击倒角按钮

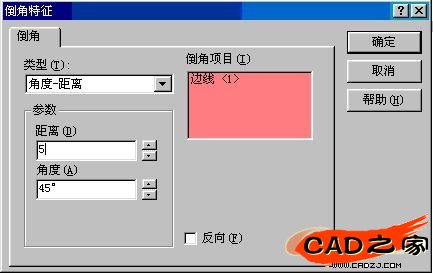

确定倒角的距离以及角度。点击确定，
倒角比较容易做，其他两种倒角的方法，您自己实验吧？
