§2.1 检查系统设置 第二章 入门课程

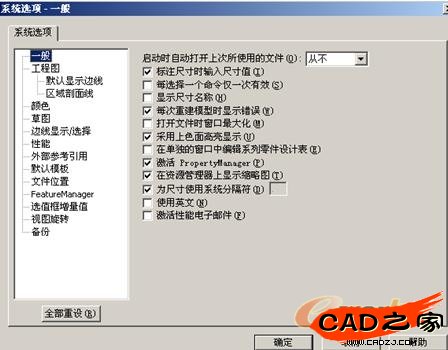

在我们还没有打开或新建任何文件之前，我们来看以下系统设置。
我们可以根据自己的使用习惯或自己国家的标准进行必要的设置。下面分别简单说明如下：
1.一般：
标注尺寸时输入尺寸值：当标注尺寸时，出现输入尺寸对话框，提示输入尺寸值。
在资源管理器中显示图标：将文件的摸样在IE中显示。
使用英文：使用英文菜单。
2.工程图：
设置局部视图的比例
3.显示默认边界：设置工程图默认的视图及切边的显示方法
4.区域剖面线：定义默认的剖面线的类型
5.颜色：按自己的习惯定义工作方式的颜色
6.草图：在绘制草图时，需要设置的项目
7.性能
8.外部参考引用
9.默认模板：定义模型、图纸、装配的默认模板文件
10.文件位置：定义默认的特征调色板、零件调色板、图纸格式文件等的位置
11.FeatureManager
12.选项框增量值：定义选项框增量值
13.视图旋转：定义使用方向键和鼠标进行旋转的角度增量
14.备份：定义备份文件的位置以及版本数量

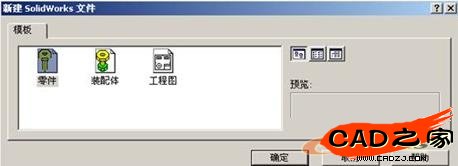

§2.2 建新零件文档为了生成一个新的零件图 ,单击工具条上的"新建"按扭
零件是缺省值，所以单击确定。或双击零件图标。一个新的零件图窗口出现了。
§2.3 建一个草绘
一般来讲，零件设计是从草绘开始。
第一部：开始
●要打开一个草绘界面，单击草绘工具条上的草绘
按扭，这样就在基准面1上建立一个草绘界面。（注：Plane1是特征管理器设计树中三种默认值的一种）。
●注意以下方面：
a) 草绘网格和原点的显示。

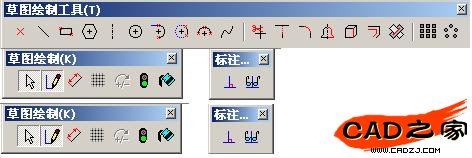

b) 草绘工具 草绘约束工具条的显示。
c) 在屏幕底部状态栏右侧显示："正在编辑：草图"
d) 在特征管理器设计树中显示自动添加的名称"草图1"。
第二部：画矩形
我们要做的第一个特征是从草绘中的矩形延伸而得到来的箱体。你从矩形的草绘开始。

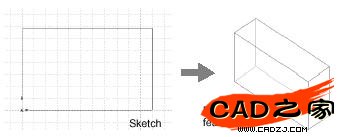

第一个特征：矩形草绘到立方体
点击矩形工具
或选择菜单工具，草图绘制实体，矩形，
注意此时的鼠标变成下图的摸样，说明此时你正在绘制的是矩形.

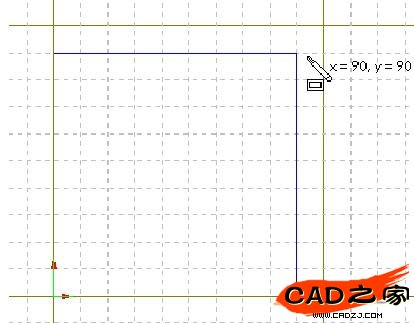

将光标指向原点（草绘原点是默认的三参考平面的交点），按下鼠标，拖动鼠标，形成需要大小的矩形后，松开鼠标。注意鼠标后边跟随的不断变化的数值：x=90,y=90,说明此时矩形的大小。
草绘：矩形的形成
a) 当你拖动鼠标时，注意光标附近显示了矩形的尺寸，并且，光标捕捉栅格的交点。
b) 如果你不希望使用导航功能（实际是捕捉功能），可以点击栅格工具，取消"捕捉到栅格选项。"
点击选择工具
接近原点的矩形的那两条边已经变成了黑色。这是因为你开始画它的时候，起点在原点上，因此这两条边的顶点便自动和原点相关（建立了重合的关系）了。另外的两条边是兰色的，这表明这两条边可以自由移动。
点击任意一条兰色的边，拖动边或矩形的顶点，可以改变矩形的大小。注意状态栏中显示的光标位置。
§2.4 标注尺寸
在这一节中给草绘的矩形标注尺寸。solidworks不要求我们在生成特征时必须标注尺寸，这和pro/e不同，pro/e要求我们在草绘时，必须使草图得到完全约束，否则不能生成相应的特征。。我认为在设计阶段，养成标注尺寸的好习惯是应该的，并且尽可能使草图作到完全约束。。
在你加尺寸时，注意状态栏中草绘状态的显示。任何Solidworks 草绘都是以下三种形式之一。
●在一个完全约束（fully defined）的草绘中，所有实体的位置都用尺寸或约束完全地描述出来。在一个详细说明的草绘中，所有的实体都是黑色的。
●在一个未约束(under defined)的草绘中，需要用尺寸和约束来确定几何关系。在这种情况下，你可以通过拖动未定义的草绘实体来改变草绘。一个未定义的草绘实体的颜色是蓝色的。
●在一个过约束(over defined)草绘中，图的尺寸或约束之间有冲突，其实体是红色的。
1、单击草绘约束工具栏中的
（尺寸按扭） 指针的形状发生改变。

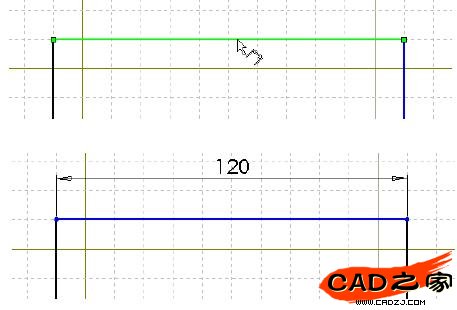

2、单击矩形的上边，然后在你准备放置尺寸的位置单击。注意这时右侧的竖直线（和右侧的较低的顶点），已由蓝色变成了黑色。通过定义上边的尺寸，你就定义了右侧的位置。你仍然可以拖动上部使它上下移动，它是蓝色的表明它没有完全约束而可以移动。

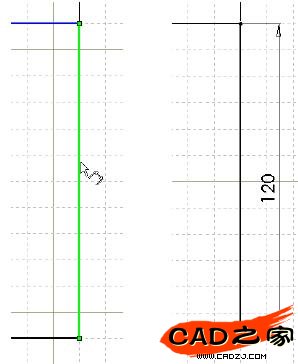

3、单击矩形的右边，然后单击放置尺寸的位置。现在上边和剩余的顶点都变成了黑色，状态栏中显示草绘已完全约束了。
改变尺寸大小
这个块的尺寸是120mm x 120mm。要改变尺寸须使用选择工具。
用以下任一种方式都可以找到工具：
●单击草绘工具栏中的Select 按扭
。
●单击菜单栏中的工具，选择。
●在制图区的空白处单击右键显示右键菜单，然后单击选择
提示：利用右键可以帮助你更有效地使用SolidWorks 。
1、双击一尺寸，出现Modify的旋转框，也可以把尺寸改为120mm 如图。
2、在框中输入一个新的值然后按Enter键。或者单击旋转框的箭头改变尺寸值，然后按Enter
3、双击其它尺寸线来把它的尺寸改变为120mm。
4、单击工具条上的显示全部
按扭， 来显示整个矩形的所有尺寸并使它居中显示。
???问题：如何改变尺寸增量的值--->答案!!!-->见上贴"2.3 建一个草绘"
