Solidworks基础入门教学(十一)零件设计-抽壳特征

2017-02-08 09:393170互联网
    §11.1 抽壳特征-简单抽壳

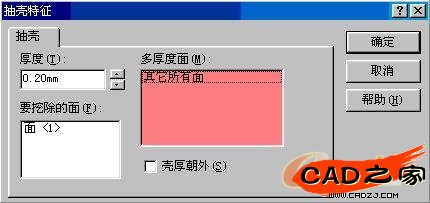

    抽壳(Shell) 移除所选面的材料生成一个抽壳特征

    生成一个抽壳特征:

    1、单击
    2、单击要移除材料的面

    3、确定这些面在要挖除的面清单方框中列出

    4、厚度方框中设定壁厚


    5、如果您想用抽壳特征来增加零件的外部尺寸,请选择壳厚朝外。

    6、单击确定

    §11.2 抽壳特征-多厚度抽壳

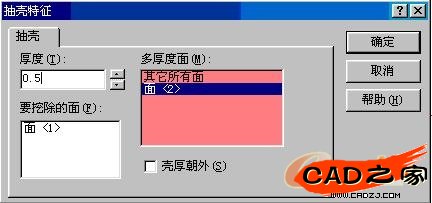

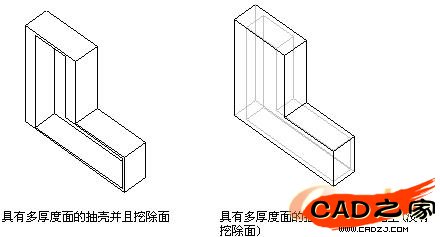

    具有多厚度面的抽壳,为每个面设置不同的抽壳厚度

    过程:

    1、单击特征工具栏上的抽壳
    2、单击您要挖除材料的面。

    3、- - 或 -

    4、如果您要抽空模型并对模型的薄壁指定不同厚度,薄壁的抽壳特征,您可以将挖除面方框留为空白

    5、在厚度方框中,指定默认壁厚。



    6、单击多厚度面方框。

    7、单击要应用不同厚度的壁面。 这些面在多厚度面方框中列出。

    8、单击多厚度面方框中的每个面,然后分别输入厚度值。

    9、如果您希望将抽壳厚度加到外部,请单击壳厚朝外。

    10、单击确定。
