§2.12 创建切除
下一步，创建一个与凸台同心的拉深切除。
单击圆形凸台的前表面选定它。
1、在视图显示箱中，双击定义视图列表中的正视于 选项或点击按钮：
。 零件转过一定角度，以便使选定的模型表面面对着你。
2、打开一个新的草绘，在显示的 凸台圆心附近草绘一个圆。
3、标注圆的直径为50mm。
4、单击
,或再次点击尺寸按钮 (撤消尺寸选择).
5、在草绘约束工具条中，单击添加约束
6、
①添加几何约束对话框出现。
②选择草绘的圆（小圆）和凸台的边缘（大圆）。注意Selected Entities对话框中的内容。
③只有适合所选实体的约束才是有效的。大部分可能的约束自动被选中。
④确保 同心 选项被选中，然后单击 应用。
⑤在特征工具条上单击
⑥在对话框中
⑦ok
§2.13保存零件模型
单击 标准工具条上的按扭
，或者单击文件，保存。则另存为 对话框显示出来了。
输入 TUTOR1然后单击 保存。SolidWorks把扩展名.SLDPRT加到文件名后，然后把文件存在当前目录下。如果你愿意，你可以通过使用窗口浏览按扭来改变路径，然后保存文件。
注：SolidWorks中的文件名不区分大小写。也就是说，文件名TUTOR1.SLDPRT, Tutor1.SLDPRT, 和tutor1.SLDPRT是同一个文件。
§2.14 绘制零件的圆角
本页内容较多，请等候...
在这一部分你将给零件的四个角倒圆角。因为这些圆角半径相同，你可以用同一个特征来绘制。
1、单击
按扭 ，这样使得选取隐藏的边变得很容易。
2、单击第一个角边来选定它。注意当你确定选择的物体时，在选定的目标上移动指针时，平面和边的高亮度变化。同时注意指针形状的变化

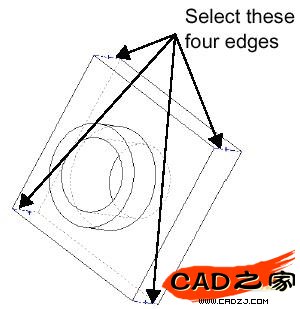

3、按住 Ctrl键单击第二、第三、第四个角边。
4、在特征工具条上单击

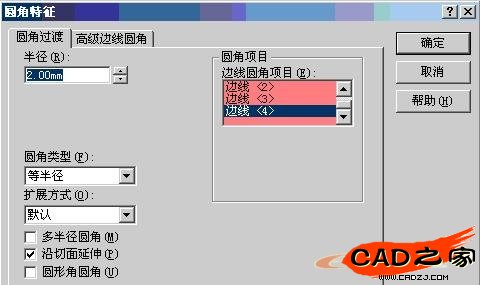

按扭,出现圆角对话框
5、注意在圆角项目中定义四条选中的边。
6、把半径改为 10mm。把其它各项设置为默认值。
7、单击确定。
nclick="if(this.width>screen.width-461) window.open(" height=349 src="http://www.iforchina.com/picup/030/050613192666183.gif" width=346 onload="if(this.width>screen.width-460)this.width=screen.width-460;" align=center border=0 http: www.iforchina.com picup 030 050613192666183.gif?);?>
倒其他圆角
现在在零件的其它棱角处倒圆角。在圆角特征对话框打开前或打开后，你都可以选择平面和边角。
1、单击移动隐藏线按扭
。
2、单击圆角
3、单击基础特征的前平面选定它（图1）。当你选择平面时，使在周围的外部和内部边缘高亮显示。注意倒角项目列表中显示一个平面被选中。

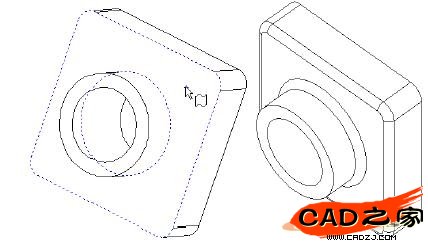

4、把半径改为5mm, 然后单击确定。内部边缘和外部边缘被倒成了圆角。（图2）
5、再单击
。
6、单击圆形凸缘的前表面。
7、把半径改为2mm，然后单击确定
§2.15 零件的抽壳
下一步，你做零件的抽壳。从选中的平面通过移走材料来抽空零件，留下一层薄壁的零件。
1 在视图显示对话框中，双击 *后视。零件的背面就会显示在你面前。
2 在特征工具条上，单击按扭

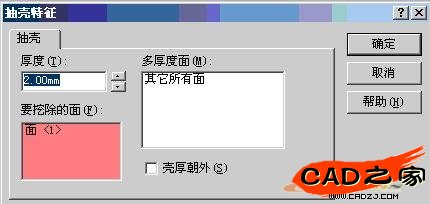

，抽壳特征对话框就显示出来。
3 单击后平面选中它。抽壳操作将去除这个面的材料。
4 把厚度改为 2mm 然后单击OK。
5 要想看结果，使用键盘上的箭头键来翻转零件大致地看看显示效果。
6 创建一个命名的视图：
a) 在视图对话框中，单击新视图。
b)在视图命名对话框中， 输入一个名字，例如Shell Back。
c) 单击确定。
7 单击 Save按扭
保存零件。
§2.16 修改零件的尺寸
修改零件某特征，可以有两种方法：
A：在设计树中双击特征，显示尺寸，双击尺寸，修改，重新生成
B：我们使用动态修改，来修改特征的尺寸。
1 检查一下特征管理树，它按你绘制的顺序显示了零件的特征。
2 在特征管理树中双击 基体-拉伸1选项。注意在特征管理树中，基础延伸特征选项被打开，显示出基础的草绘选项。
3 在特征工具条上单击

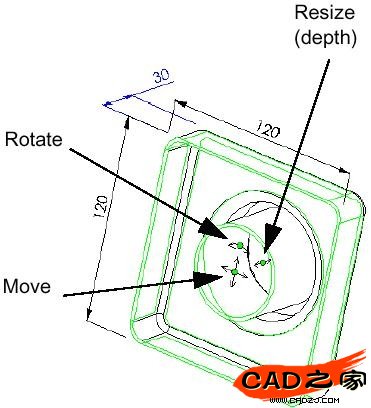

(动态修改)。注意move,rotate,resize depth几个不同的图标
4 拖动改变尺寸按扭
特征句柄把延伸深度从30mm改为50mm。
注：观察一下你正在改变的尺寸处指针的变化。当你释放鼠标时，零件按新的尺寸重新创建。
5 单击
移动态修改特征。
6 要隐藏尺寸标注，单击工作区内的零件以外区域的任何地方。
7 单击保存按扭
来保存零件
§2.17 显示剖面视图
在任何时候你都可以显示一个模型的三维剖面视图。你利用模型的表面或平面来突出切平面。在这个例子中，你利用基准面3来作为剖切面。
1 改变成等角投影的方向，单击
来改变视图方式。
2 在特征管理器设计树中单击基准面3
3 单击视图工具条上的剖面视图按扭

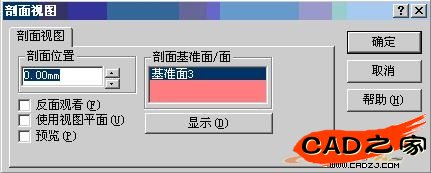

， 显示剖面视图对话框。
4 指定 剖面位置 的值为60mm。 这是所选平面距剖面的偏移量。
5 单击显示选项。在这个选项被选中后，你在对话框中每改变一次值，视图就更新一次。
6 注意箭头方向，单击 反向观看 选项以切出相反方向的剖面。
7 单击 OK。零件的剖面视图显示出来。只是零件的显示图被切开，而不是零件模型本身。在你改变视图的方式、方向、或缩放等时，剖面的显示是不变的。
8 要回到整个零件的显示，再次单击
。
