Solidworks基础入门教学（三）创建装配

    §3 创建装配

    在本章中，我们将创建一个简单的装配，步骤是这样的：

    1.创建另一个零件

    2.建立装配文件

    3.在装配中加入零件

    4.指定装配中的贴合约束，将两个零件装配到一起，如下图：


    §3.1 创建基础特征

    我们利用在第二章中学习的方法来建立一个新零件，并且建立第一个特征。为了使您对第二章的内容有更深刻的认识，我们会尽量把创建新零件的过程说的详细些。

    ●点击nclick="if(this.width>screen.width-461) window.open(" height=28 src="http://www.iforchina.com/picup/030/050613193620224.gif" width=29 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620224.gif?);?>，选择零件，建立一个新的零件文件；
    ●新开一个草绘nclick="if(this.width>screen.width-461) window.open(" height=31 src="http://www.iforchina.com/picup/030/050613193620226.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620226.gif?);?>，在坐标原点上，绘出一个矩形；
    ●标注矩形nclick="if(this.width>screen.width-461) window.open(" height=30 src="http://www.iforchina.com/picup/030/050613193620225.gif" width=32 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620225.gif?);?>尺寸为120mmX120mm
    ●点击拉伸工具 nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/030/050613193620221.gif" width=38 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620221.gif?);?>，延伸该矩形，使之成为一个实体特征，并采用延伸到终点条件为给定高度,给定高度为90mm;

    ●使用圆角工具 nclick="if(this.width>screen.width-461) window.open(" height=33 src="http://www.iforchina.com/picup/030/050613193620222.gif" width=35 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620222.gif?);?>，给四个边做一个半径为10mm的圆角；

    ●使用抽壳nclick="if(this.width>screen.width-461) window.open(" height=34 src="http://www.iforchina.com/picup/030/050613193620223.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193620223.gif?);?>，移去零件的前面，并使抽壳厚度为4mm；

    ●命名文件为tutor2,并保存（Solidworks自动为零件添加后缀：SLDPRT）

    §3.2 使用选择过滤器

    选择过滤器，可以让你很容易地从图形中选择你希望选择的物体，按下F5，或点击nclick="if(this.width>screen.width-461) window.open(" height=30 src="http://www.iforchina.com/picup/030/050613193776715.gif" width=33 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776715.gif?);?>，即可以显示选择过滤器工具条
nclick="if(this.width>screen.width-461) window.open(" height=32 src="http://www.iforchina.com/picup/030/050613193776716.gif" width=443 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776716.gif?);?>

    前4个按钮可以指定选取过滤器的动作。

    nclick="if(this.width>screen.width-461) window.open(" height=28 src="http://www.iforchina.com/picup/031/05061513581275.gif" width=28 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 05061513581275.gif?);?>打开选取过滤器 ，置于窗口顶部（注意：在solidworks2000中，已经取消了本按钮）

    nclick="if(this.width>screen.width-461) window.open(" height=26 src="http://www.iforchina.com/picup/030/050613193776712.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776712.gif?);?>打开或关闭选择过滤器

    nclick="if(this.width>screen.width-461) window.open(" height=30 src="http://www.iforchina.com/picup/030/050613193776711.gif" width=27 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776711.gif?);?>清除所有过滤器选项

    nclick="if(this.width>screen.width-461) window.open(" height=24 src="http://www.iforchina.com/picup/031/05061513587745.gif" width=27 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 05061513587745.gif?);?>选取所有当前功能使用的过滤器

    其余的按钮是过滤器，可以在绘图区选择你需要的过滤器

    如何使用过滤器

    注意: 需要提醒的是，当过滤器被激活时，选择光标上有一小过滤器的标记，说明现在处于过滤状态，究竟过滤的是什么，你可要注意过滤工具条的选项吆。

    ●点击nclick="if(this.width>screen.width-461) window.open(" height=30 src="http://www.iforchina.com/picup/030/050613193776711.gif" width=27 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776711.gif?);?>，取消所有过滤器选项，选取一过滤功能，（如尺寸工具或圆角特征）, 然后点击"所有过滤"，这样就可以使用过滤器了。可以通过点击任一个不需要的过滤器来取消这种选定。
    ●选取一功能，可以选择需要的过滤器，对该功能失效的过滤器将变成灰色，表示失效。

    技巧提示：当使用完一个过滤后，应该使用nclick="if(this.width>screen.width-461) window.open(" height=30 src="http://www.iforchina.com/picup/030/050613193776711.gif" width=27 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193776711.gif?);?>关闭该过滤器，否则，在你进行下一个选择时，有可能你会受到限制。　　
    关于使用过滤器的详细方法，请参见《用户手册》

    §3.3 给零件建立切边

    在本节中，可以利用实体转换工具nclick="if(this.width>screen.width-461) window.open(" height=22 src="http://www.iforchina.com/picup/030/050613193885592.gif" width=24 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885592.gif?);?>和等距实体工具nclick="if(this.width>screen.width-461) window.open(" height=23 src="http://www.iforchina.com/picup/030/050613193885598.gif" width=24 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885598.gif?);?>来创建草绘的几何体。然后，创建一个切边与第二章中我们建立的实体进行装配。

    提示：在本节中，使用选择过滤工具将使工作变的更加轻松（见上一节：使用过滤）
    1、将零件的一个角放大，选择零件前面的薄壁，并点击草绘工具nclick="if(this.width>screen.width-461) window.open(" height=31 src="http://www.iforchina.com/picup/030/050613193885593.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885593.gif?);?>，新开一个草绘。此时，所选面的边界就变亮了。


    第二部图


    2、在草绘工具工具栏中点击转换工具nclick="if(this.width>screen.width-461) window.open(" height=22 src="http://www.iforchina.com/picup/030/050613193885592.gif" width=24 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885592.gif?);?>,所选表面的边缘就以线或圆弧的形式被投影（复制到）草绘面上。

    3、再次点击零件前面。

    4、点击等距实体nclick="if(this.width>screen.width-461) window.open(" height=23 src="http://www.iforchina.com/picup/030/050613193885598.gif" width=24 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885598.gif?);?>,此时，出现等距实体对话框


    5、设置等距量为2mm,显示向外偏置。注意偏置方向，如果方向不正确，选中"反向"标签

    6、由于我们希望向内，因此选中"反向"标签

    7、点击："应用"，此时，线将被添加到草绘面上，并且，向内偏置2mm，当轮廓尺寸发生变化时，该特征将同时发生变化。

    8、点击nclick="if(this.width>screen.width-461) window.open(" height=32 src="http://www.iforchina.com/picup/030/050613193885591.gif" width=34 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193885591.gif?);?>，新建一个拉伸切除特征。在出现的对话框中，选择"给定深度"，输入深度为30mm.点击"确定"。两组线之间的部分被切初，产生如图所示的切边

    §3.4 改变零件颜色

    我们可以改变一个零件或其中某个特征的颜色或外观，步骤如下：

    1 改变零件的颜色：

    在设计树中，选中零件名称，点击nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/030/050613193810572.png" width=23 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193810572.png?);?>，出现 WINDOWS标准颜色编辑对话框。指定一种颜色，零件既变成指定的颜色。

    2 改变零件中指定面的颜色：

    选中一表面，点击nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/030/050613193810572.png" width=23 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193810572.png?);?>，出现 WINDOWS标准颜色编辑对话框。指定一种颜色，表面既变成指定的颜色。

    注意：以上两种操作，只有在着色模式状态（nclick="if(this.width>screen.width-461) window.open(" height=32 src="http://www.iforchina.com/picup/030/050613193810571.gif" width=34 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193810571.gif?);?>），才会看到效果。

    §3.5 建立装配文件

    现在可以利用以上的两个零件进行装配了。

    1、如果零件：tutor1.sldprt还没有打开，现在打开它吧。

    2、新建一个装配文件：文件-新建-装配

    3、点击窗口-纵向平铺，使窗口平铺，将这三个文件平铺到桌面上。关闭不用的窗口

    4、从tutor1.sldprt的特征管理树中，拖动其图标到装配文件的装配文件的管理器中（请一定要拖动到装配文件的管理器中）。注意：在拖动过程中，图标的形状nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/031/050615140199261.gif" width=23 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 050615140199261.gif?);?> 。用这种拖动的方法向装配中添加零件，会使装配自动按照三个默认平面装配零件

    5、拖动TUTOR2零件到装配文件的图形窗口，注意：当拖动零件到图形窗口时，图标的形状： nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/031/050615140199262.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 050615140199262.gif?);?>


    注意两点：

    ●拖动到装配文件的管理器中，图标形状为 nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/031/050615140199261.gif" width=23 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 050615140199261.gif?);?> ，说明是使装配自动按照三个默认平面装配零件
    ●拖动文件到装配文件的窗口中，图标形状为nclick="if(this.width>screen.width-461) window.open(" height=21 src="http://www.iforchina.com/picup/031/050615140199262.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 031 050615140199262.gif?);?>，说明是使装配按前视图摆放
    保存装配文件;TUTOR(系统将自动添加后缀：SLDASM）。

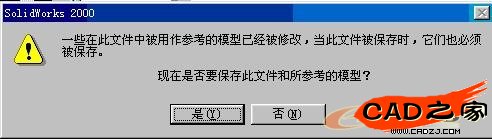

    在保存装配或工程图文件时，系统往往会提示下面的对话框，一般点击"是"


    1、最大化装配窗口，此时两个零件文件窗口被挡住
    2、点击nclick="if(this.width>screen.width-461) window.open(" height=34 src="http://www.iforchina.com/picup/030/050613193987161.gif" width=34 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613193987161.gif?);?>，使装配文件适应整个窗口。
    3、如果装配中显示了零件尺寸，则可以右键单击注释文件夹，取消显示特征尺寸选项

    §3.6 处理装配元件

    向一个装配文件添加完零件后，该零件被认为是该装配的一个元件，你可以独立地或几个一起对他们进行移动、旋转等操作。

    第一个被装配的元件按系统默认的方式被固定下来，在特征管理树中，该零件被添加的一个前缀（固定）。该零件不能被移动，除非首先更改为FLOAT（浮动）。在管理树或图形区域，右键单击该零件，选择FLOAT，该零件的前缀变成（-），表明该零件处于不固定状态。

    本节中，我们学习如何移动或旋转零件。

    1、选择TUTOR2零件

    2、点击下列中的任一个：

    nclick="if(this.width>screen.width-461) window.open(" height=24 src="http://www.iforchina.com/picup/030/050613194092024.gif" width=25 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092024.gif?);?>元件移动 ，选择该功能，不必事先选择零件，点击后，可以移动任意非固定零件

    nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/030/050613194092026.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092026.gif?);?>沿中心点旋转 ,首先选择零件（必须是浮动的），然后点击该按钮。

    nclick="if(this.width>screen.width-461) window.open(" height=22 src="http://www.iforchina.com/picup/030/050613194092025.gif" width=23 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092025.gif?);?>沿中心线旋转 ,首先选择某零件（必须是浮动的）,然后按住ctrl键选择轴线、边或草绘线的其中之一。如果此时看不见轴线，可以点击显示，轴线,或显示，临时轴然后点击该按钮

    注意:本功能操作上，只有同时选择两个元素（零件和轴线、边等），该功能才能使用；如果只选择了一个零件，系统会提示错误信息。

    3、按需要移动或旋转零件

    4、按如下方法退出移动或旋转操作

    ●再次点击该工具
    ●点击其他工具
    ●点击 nclick="if(this.width>screen.width-461) window.open(" height=33 src="http://www.iforchina.com/picup/030/050613194092021.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092021.gif?);?>
    ●从右键菜单选择"选择"

    为改变零件的视图方向，可以用视图方位工具，选择nclick="if(this.width>screen.width-461) window.open(" height=29 src="http://www.iforchina.com/picup/030/050613194092022.gif" width=32 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092022.gif?);?>，或工具nclick="if(this.width>screen.width-461) window.open(" height=32 src="http://www.iforchina.com/picup/030/050613194092023.gif" width=33 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194092023.gif?);?>

    §3.7 零件的重合约束

    本节中，我们为零件建立重合约束（MATE），使这两个零件对齐，并装配到一起。

    1、在视图工具箱中点击 视图定位nclick="if(this.width>screen.width-461) window.open(" height=25 src="http://www.iforchina.com/picup/030/050613194180902.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194180902.gif?);?>，或直接按空格键，, 然后双击*等轴测

    2、在装配工具条中点击配合nclick="if(this.width>screen.width-461) window.open(" height=24 src="http://www.iforchina.com/picup/030/050613194180903.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194180903.gif?);?>，此时会出现装配贴合对话框

    3、


    4、点击零件TUTOR1的顶边，然后，点击零件TUTOR2的切边的外边；在所选项目中出现待选择的边。

    5、在配合类型,选择重合，在对齐条件中选择最近处

    6、点击;预览,两零件被选择的边一致的贴合在一起。

    7、点击应用

    用这种方式定义的元件位置，并不是完整的，因为在特征管理器中，该零件前面有一个（-）前缀。在用"贴合"约束装配后，仍然存在轴向的旋转自由，因此，还必须加入另外的约束；

    点击nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/030/050613194180904.gif" width=35 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194180904.gif?);?> ,然后点击零件2（TUTOR2)。注意光标的形状 nclick="if(this.width>screen.width-461) window.open(" height=25 src="http://www.iforchina.com/picup/030/050613194180906.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194180906.gif?);?>，将零件拖动到另一边。

    选择零件2（tutor2),按住CTRL键，选择贴合边，并点击nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/030/050613194180905.gif" width=37 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194180905.gif?);?>,就可以沿贴合边拖动该零件。


    §3.8 加入其他贴合约束

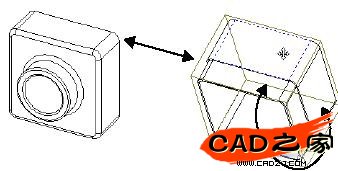

    1、选择其中一个零件的一个面，然后，按住CTRL键，并点击另一零件的相关的面。如图


    2、在装配工具条中点击nclick="if(this.width>screen.width-461) window.open(" height=24 src="http://www.iforchina.com/picup/030/050613194126014.gif" width=26 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194126014.gif?);?>，

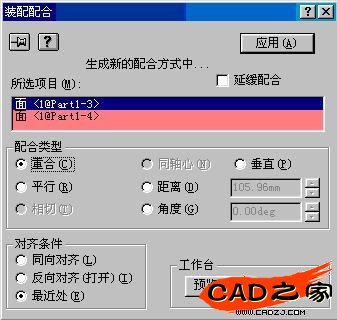

    3、在装配贴合对话框中，再次选择重合以及最近处

    4、点击;预览,两零件贴合形状如图。


    5、点击应用

    6、重复1~5步，按上图中的边选择。

    7、保存装配。


    用这种方式定义的元件位置，仍然不是完整的，因为在特征管理器中，该零件前面有一个（-）前缀。这是因为贴合好的零件仍然能够相对原点移动，可以加入如下约束：

    1、点击nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/030/050613194126015.gif" width=35 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 http: www.iforchina.com picup 030 050613194126015.gif?);?> ,然后点击其中一个零件。

    2、拖动整个装配 （因为他们已经被贴合，所以可以一块移动）

    3、在特征管理器中，右键点击任意零件，然后选择 固定,

    被选中的零件的前缀变成了(固定),另一个零件的前缀没有了，这表明装配位置已经被完全固定了
