Solidworks基础入门教学（十三）零件设计-钣金

    §13.概 述

    薄壁特征

    我们做薄壁特征有如下几种方法：

    ●拉深薄壁特征
    ●切除薄壁特征
    ●旋转薄壁特征
    ●筋特征
    ●钣金特征

    在下面的部分，我们主要深入讨论一下另一类薄壁特征--钣金特征

    钣金零件通常用作零部件的外壳，或用于支撑其它零部件。

    我们应该建立这样的概念：钣金零件的壁厚是一样的，就好象我们使用同一块薄板来加工零件，在薄板上加入折弯、孔、冲制特征等，形成的一种零件

    当我们点击插入折弯nclick="if(this.width>screen.width-461) window.open(" height=20 src="http://www.iforchina.com/picup/031/050614094257901.png" width=29 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 050614094257901.png?);? 031 picup www.iforchina.com http:>，或单击插入、特征、钣金、折弯，该操作分两个阶段应用于钣金零件。

    首先，零件会被展开并添加折弯系数。根据折弯半径和折弯系数计算出长度。 然后，展开的零件恢复为折叠状态，生成成形并折弯的零件。

    设计树中出现三个新的特征及图标nclick="if(this.width>screen.width-461) window.open(" height=50 src="http://www.iforchina.com/picup/031/050614094257902.png" width=111 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 031 picup www.iforchina.com http: 050614094257902.png?);?> ，分别代表钣金的三个操作

    这三个特征是可以看成是钣金零件的工艺规程

    ●钣金 特征保存了整个零件的默认折弯参数信息（厚度、折弯半径、折弯系数、自动切释放槽比例和固定实体等）。
    ●展开 - 折弯 展开-折弯代表展开的零件。此特征包含将尖角或圆角转换成折弯的有关信息。每个由模型生成的折弯作为单独的特征列出在展开-折弯下。由圆角边角、圆拄面和圆锥面形成的折弯作为圆角-折弯列出；由尖角边角形成的折弯作为尖角-折弯列出。 展开-折弯中列出的尖角-草图包含由系统生成的所有尖角和圆角折弯的折弯线。此草图无法编辑但可以隐藏或显示。
    ●加工 - 折弯 加工-折弯代表将展开的零件转换成完工、成形零件的过程。 由在展开状态中指定的折弯线所生成的折弯列出在此特征中。加工-折弯下列出的平面草图是这些折弯线的占位符。可以编辑、隐藏或显示此草图。
    以上的一段文字摘自solidworks的help文件，我对这三个过程是这样理解的。

    1、板金：包含了板金的定义信息

    2、展开-折弯：以前的内容（用回退功能回退到钣金前和回退到展开-折弯前是一样的）：模型中的特征是一种理想特征，是设计人员在认为钣金无任何折弯、切口的前提下的一种理想模型

    3、加工-折弯以前：是钣金零件在折弯以前，下料的形状，是展开图。在此制作的特征，其加工是在折弯以前完成。

    4、加工-折弯以后：钣金零件折弯以后完成的各种特征。

    §13.1 建立折弯

    1、我们利用拉伸薄壁特征的做法，制作一个薄壁零件



    2、选中零件的顶面

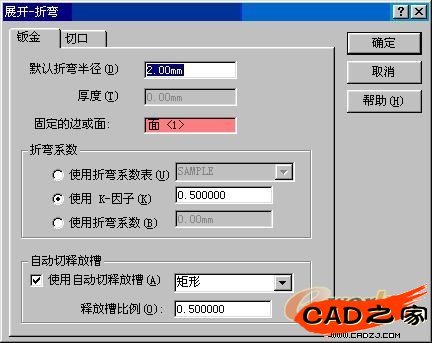

    3、点击nclick="if(this.width>screen.width-461) window.open(" height=20 src="http://www.iforchina.com/picup/031/050614094413244.png" width=29 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 031 picup www.iforchina.com http: 050614094413244.png?);?>，指定对话框中的内容

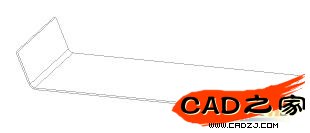

    4、完成板金折弯的建立。折弯建立后，零件中，在折弯的地方自动添加了圆角



    §13.2 继续设计特征-不折弯特征

    我们已经知道，将零件退回到不折弯以前，表示目前的状态为理想设计状态，所添加的特征不必右有弯角，而重新前进到"不折弯"后时，零件会自动在需要的地方添加弯角和切口。

    1、在钣金钣金工具栏点击"不折弯"：如图所示

    2、零件回退到最初的设计状态，即无折弯的设计状态

    3、选取顶面，新建草图，在A棱上绘制一段直线（平行方向）。


    4、点击拉伸：nclick="if(this.width>screen.width-461) window.open(" height=35 src="http://www.iforchina.com/picup/031/050614094585891.gif" width=38 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 031 picup www.iforchina.com http: 050614094585891.gif?);?>，

    5、出现对话框，注意薄壁特征中的"于厚度相等"选项


    6、再次点击"不折弯"，刚才做的特征已经被添加了弯角。注意比较下面的内容：


折弯前

 折弯后

   §13.3 在展开中设计

    我们已经知道，将零件退回到"加工折弯"以前，是钣金零件在折弯以前，下料的形状，是展开图。在此制作的特征，其加工是在折弯以前完成

    1、在钣金钣金工具栏点击"展开钣金"：如图所示


    2、零件回退到展开的设计状态设计状态，即没有折弯的已经下料了的毛坯状态。


    3、选取顶面，新建草图，绘制一个圆。我们需要添加一个孔。

    4、点击拉伸：nclick="if(this.width>screen.width-461) window.open(" height=32 src="http://www.iforchina.com/picup/031/050614094569141.gif" width=34 onload="if(this.width>screen.width-460)this.width=screen.width-460;" border=0 031 picup www.iforchina.com http: 050614094569141.gif?);?>，...

    5、再次点击"钣金展开"， 零件上添加了圆孔


    §13.4 在折弯后设计

    我们已经知道，"加工折弯"以后的设计，表明钣金零件在折弯以后形成的特征，如站孔，等

    这些设计已经和我们以前学习的内容一样了。

    提醒你注意的是：一定要注意钣金零件，出现的三个特征的含义。这对我们的设计很有帮助
