CAD实例教程:中望CAD+三维实体转二维线框

对于国内一线设计工作者，CAD可以说是一个最常用的基本设计工具。因为工作需要，我前段时间开始关注国内自主品牌CAD，通过使用对比，我发现中望软件的最新二维产品中望CAD+使用起来更符合我们国内设计师的操作习惯，功能也更加全面和完善。这里，我和大家分享中望CAD+一个非常棒的小功能：三维实体转二维线框。

在三维设计软件中，三维转二维可以很便捷的实现，但是在二维CAD中如何实现呢？中望CAD+就提供了一个很便捷的工具，满足我们二维CAD设计的“特殊”需求。

首先我们使用中望CAD+打开一个实体模型，通过旋转观察，该模型确实是三维实体。

图1：中望CAD+打开实体模型

在中望CAD+里面，我们可以通过三维视图菜单调整不同的观测角度，例如主视图、俯视图、右视图等等。如果这里面的投影关系与实际不符，则可以通过修改》三维操作》三维旋转对模型进行调整。接下来，直接切换到布局空间。

打开的布局窗口软件默认已有一个视口。因为在这个实例中我们使用不到，所以选中并删除它。然后选择视图》视口》四个视口命令，根据命令行提示输入F选择布满的方式。现在，我们可以看到了四个视口分别出现了模型。

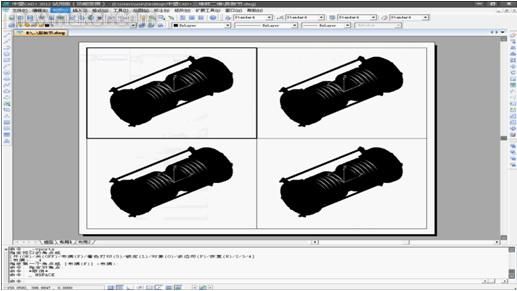

图2：中望CAD+四个视口显示

双击每个视口将其激活，然后按照主视图、俯视图、右视图的关系调整视图。

图3：中望CAD+调整视图

至此，我们完成了三维转二维的所有准备工作。接下来的操作将更加的重要。现在，我针对主视图为例操作一下。首先激活主视图，选择命令绘图》实体》轮廓，按照命令提示选中模型，随后可以看到四个视口都已经亮显了。其次回车确认，在提示：是否在单独的图层中显示隐藏的轮廓线？[是(Y)/否(N)] <是>:中选择是；另一条提示：是否将轮廓线投影到平面？[是(Y)/否(N)] <是>:也选择是。这时候命令结束了，实际上我们也已经实现了三维向二维的转变。

如何能够直观的看到转换效果呢？在中望CAD+中的操作非常便捷，我们只需切换到模型空间，同时关闭模型视图图层，就可以看到最终生成的二维对象了，同时，还能旋转到不同的角度进行查看。

图4：中望CAD+三维转二维效果

值得一提是的，我们设计师还可以将这个二维对象拷贝到新建的CAD文件中，进行后期修改。当然，前面这些我只示例一个视口的操作，其它几个视图也可以通过相同的方式转成二维对象。

相信使用过中望CAD+的设计师都知道，中望CAD+在二维设计的功能是非常强大高效的，而像三维转二维的功能，也只需通过几个命令就够实现，十分便捷，能够更好的满足CAD设计需求。希望通过我的介绍能帮到广大设计朋友，更好地了解和使用中望CAD+这款专业的CAD设计软件。
