浩辰CAD教程架空线路设软件：材料分类统计更便捷

前言：在线路工程设计中，除了工程图纸绘制之外，设计师还必须整理统计工程材料，对于工程中具体用到的哪些设备材料都要详细无误的统计出表，为了满足设计师能够把绘图基础软件CAD与excel统计表格完美结合，浩辰CAD架空线路设计2013升级了材料统计功能，提供了更多的统计表格样式。

在线路工程设计中，除了工程图纸绘制之外，设计师还必须整理统计工程材料，对于工程中具体用到的哪些设备材料都要详细无误的统计出表，为了满足设计师能够把绘图基础软件CAD与excel统计表格完美结合，浩辰CAD架空线路设计2013升级了材料统计功能，提供了更多的统计表格样式。详细改进信息如下：

1、分类统计

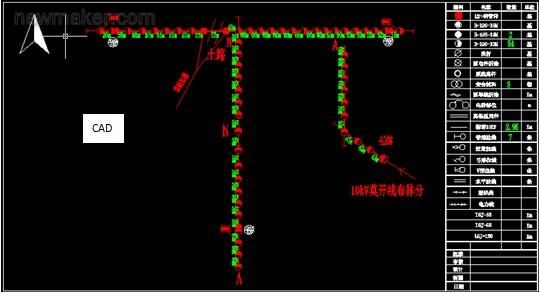

浩辰CAD架空线路设计软件针对工程图纸中不同电压等级以及不同设备类型，例如10kv、0.4kv、0.2kv不同电压等级、变台、户表等不同设备类型进行表格分类统计。我们首先打开一张已经绘制完毕的走径图，图纸涵盖不同设备类型、不同电压等级信息，如下图所示。

2、提取图纸信息，excel分类表格

在以往的统计工作中，由于图纸信息与材料表难以自动关联，因此整理工作需要占用设计人员的很多时间，加大了工作量。为了帮助设计人员减轻工作量，浩辰CAD架空线路设计 2013提供了丰富的设备赋值及标注型号等信息、材料表通过赋值的信息内容转换生成excel表格样式。而且省去后续的分类时间。框选图纸，弹出统计设置对话框，如下图所示。

在统计设置中我们可以设定导线长度的系数，以及选择以重量或者长度进行统计方式。 生成的设备材料表如下所示。

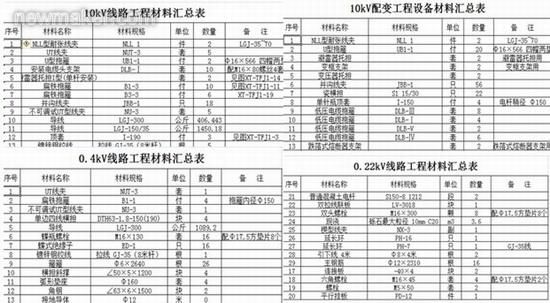

从表格我们可以看出，表头分为10kv线路工程设备材料汇总表、10kv配变工程设备材料汇总表、0.4kv线路工程材料汇总表、 0.22kv线路工程材料汇总表。独立的excel表格清晰罗列图纸中包含的设备材料名称、型号规格、单位、数量等。 此外，浩辰CAD架空线路设计 2013设备材料表格汇总统计功能，达到一张表格涵盖所有材料信息内容。

浩辰CAD产品经理表示，在利用浩辰CAD架空线路设计2013的设计过程中，不仅将节省设计人员绘图时间、因为软件具有丰富的电力专业绘图模块，更重的是提升材料表统计工作，原本人工核对，误差率高、时间成本高，现在借助软件，达到表格和图纸信息自动提取生成的效果，为广大设计师减轻工作负担。
