浩辰CAD电气2013新功能：柴油发电机组容量计算

前言：浩辰CAD电气/电力2013的新功能之柴油发电机组容量计算，可以按稳定负荷计算、也可以按尖峰负荷计算、或者按发电机母线允许压降计算，只需简单输入参数，计算结果一目了然，计算书也同步生成。

浩辰CAD电气/电力设计软件2013测试版本已经推出了，官网正在火热下载中。新版软件升级内容相当可观，包括图例符号根据最新《建筑电气制图标准》进行了更新，增加了防空地下室若干图集，新增柴油发电机组容量计算、新平均照度计算等计算模块，优化了软件菜单以及用户反馈的软件不足。今天，介绍一下柴油发电机组容量计算。

1、按稳定负荷计算

按稳定负荷计算时，需要输入的参数为发电机总负荷计算功率，所带负荷的综合效率以及发电机额定功率因数。其中后两项软件给定了常用的默认值，用户可以随时修改。点击计算，就可以生成计算结果，如图所示：

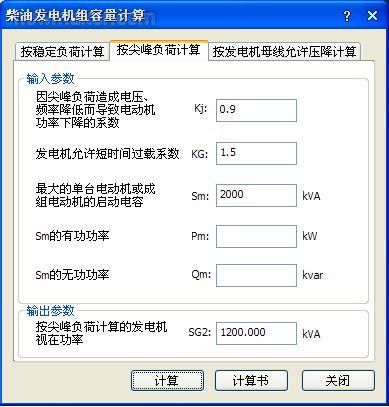

2、按尖峰负荷计算

按尖峰负荷计算计算时，需要输入参数主要有“最大的单台电动机或成组电动机的启动容量Sm”，或者也可以输入Sm的有功功率和无功功率。如果知道Sm直接输入就可以，后两项不用再输入。如果不知道Sm数值，可以通过给定后两项参数来计算Sm以及生成发电机的视在功率。如图所示：

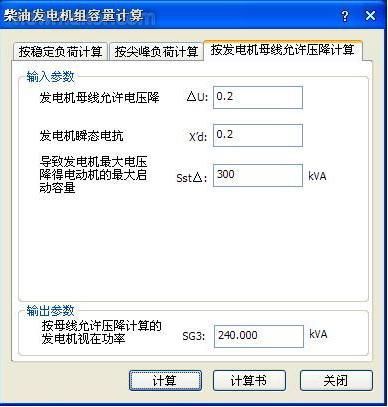

3、按发电机母线允许压降计算

按发电机母线允许压降计算时，输入参数主要是导致发电机最大电压降的电动机的最大起动容量。其它参数软件已经给了默认值，用户可以自行修改。如图所示：

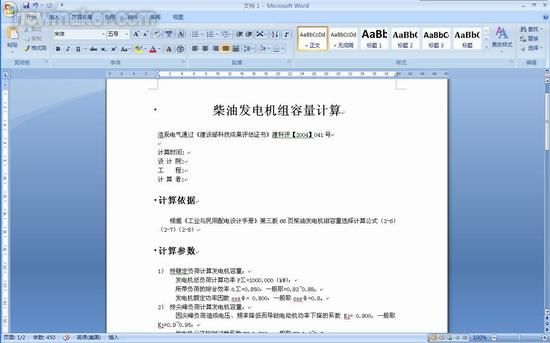

4、生成计算书

以上三种情况分别计算过后，可以同时生成计算书。如图所示：

以上就是浩辰CAD电气\电力软件新增的柴油发电机组容量计算功能，计算过程虽然不难，但是把三种情况分界面计算，可以实现既快且准的生成计算结果。
