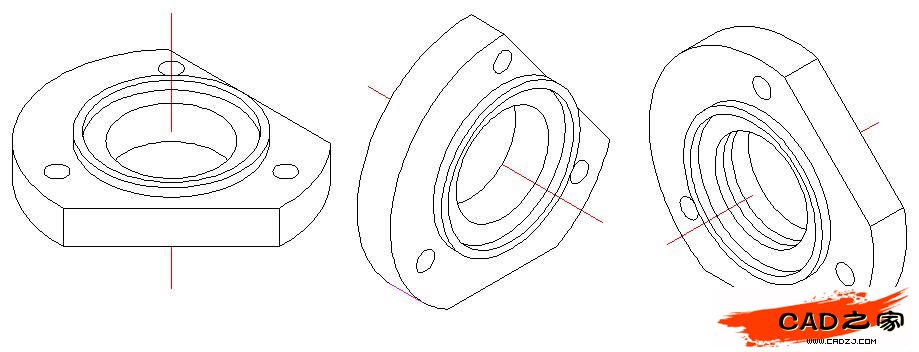

14、 其它方向的轴测图如下：（见图16）
零件特殊细节的画法：
倒圆角、倒直角与螺纹的画法

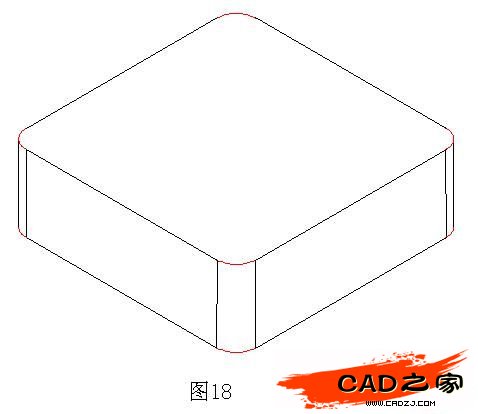

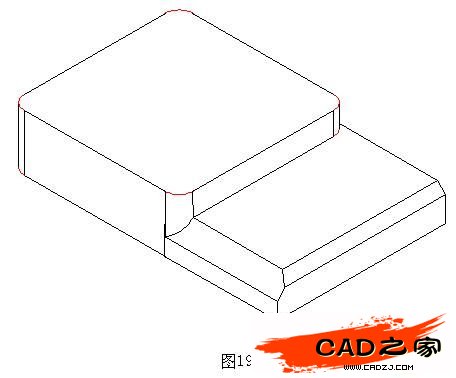

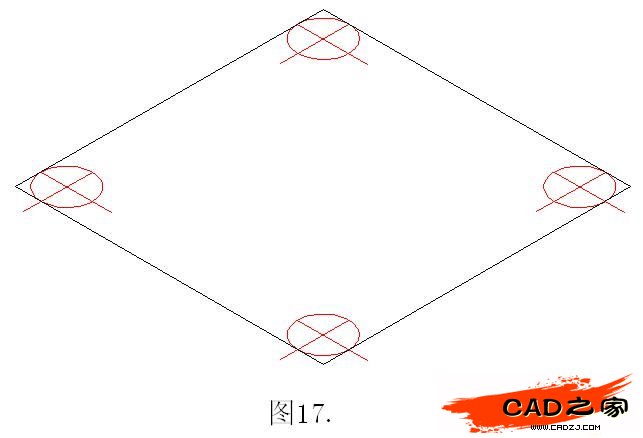

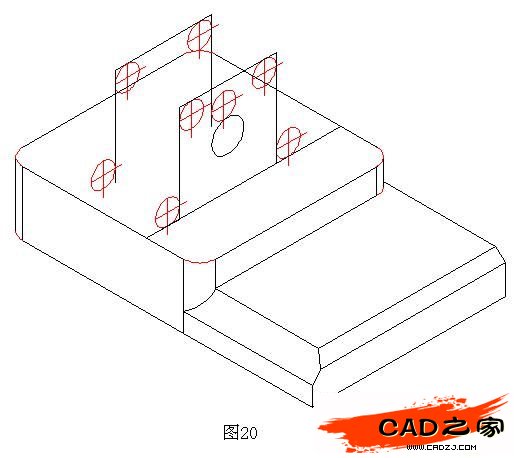

倒圆角，最好用椭圆按方向绘制，有时为了省事，直接使用“倒圆角”工具，但不够真实。
倒直角，按尺寸绘制，不可直接使用“倒直角”工具。

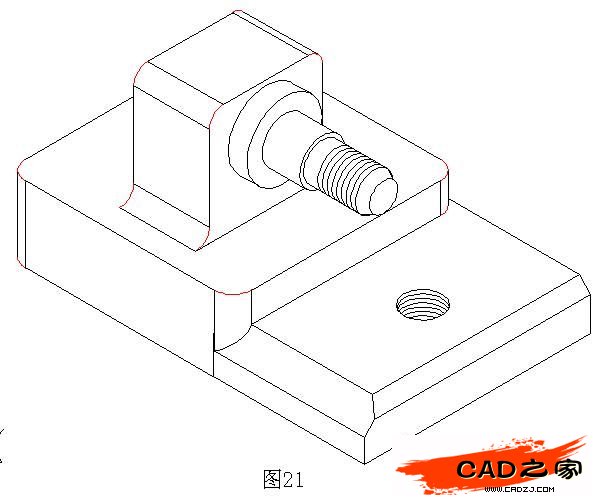

螺纹画法，用椭圆按螺距平移即可，不必讲究，只表示螺纹的大致意思嘛。

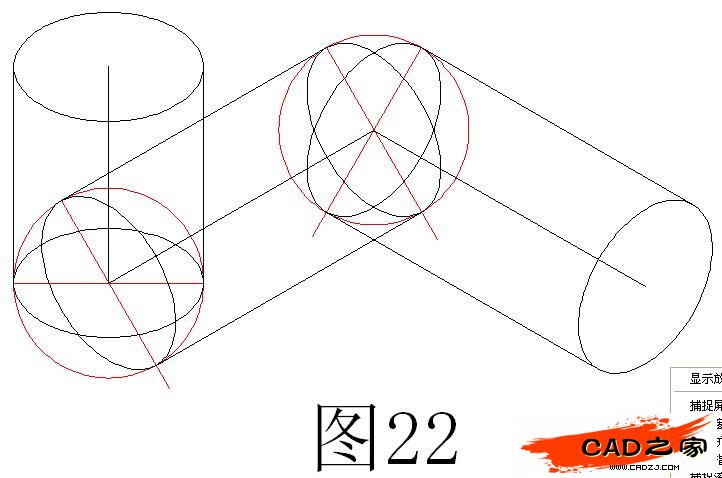

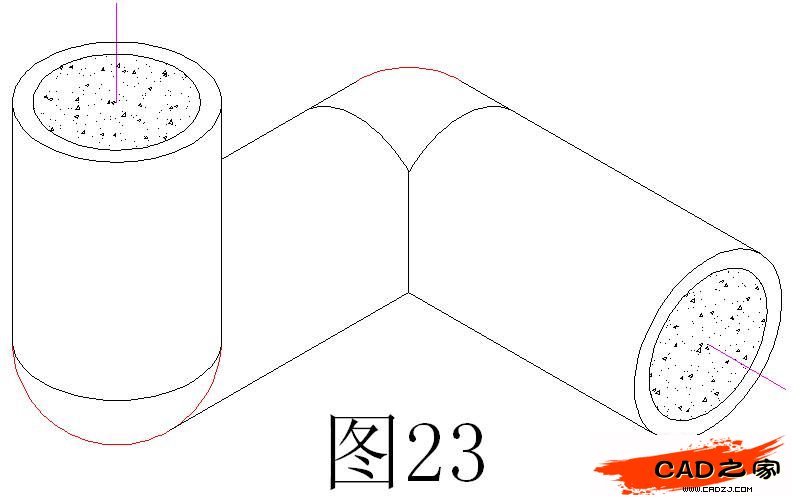

弯管零件的画法：在拐角处结合圆画相贯线会更真实一点。
图16
图17
图18
图19
图20
图21
图22
图23
题外话：在实际 工作中，我采用二维轴测图替代三维轴测图的好处是：文件小；布局方便；相同零件在不同文件中插入快捷；零件与零件之间的连线亦好绘制。缺点：轮齿画法复杂。
机械图纸中绘出轴测图，方便操作工认识零件形状，识图能力可以略低，出错率小。我们公司一般采用平面图+轴测图的形式。

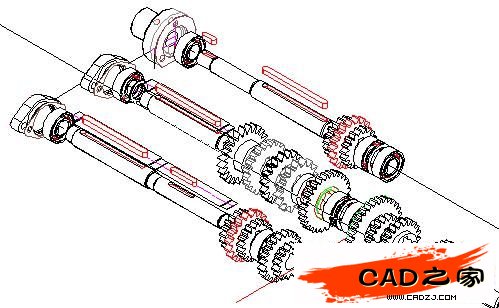

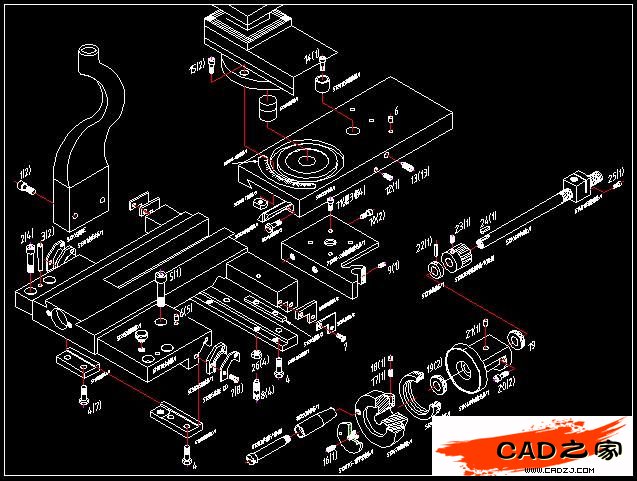

图24为半成品三维图，图25为半成品二维图。
图24
图25
