有的时候我们需要将AutoCAD画的图纸转换成jpg格式的图片，虽然有jpgout命令，但用该命令输出的jpg图片的背景及线条都有着和屏幕显示一样的颜色，如何转换成白色背景、黑色线条的图片呢？
方法一、用BetterWMF将AutoCAD图形转换成图片

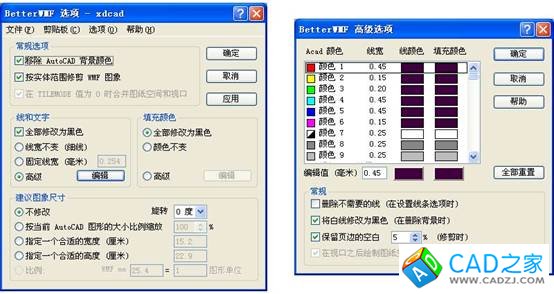

运行BetterWMF，BetterWMF将最小化到屏幕右下角的托盘里，双击托盘里的BetterWMF图标，弹出选项窗口，点击窗口里的“编辑”按钮，弹出高级选项窗口，在高级选项窗口里设置好对应AutoCAD各图层颜色的图线转换以后的线宽、线颜色、充填颜色，点击“确定”关闭窗口。
打开AutoCAD文件，在模型空间框选图形，按Ctrl+C键复制，运行Photoshop，在Photoshop里按住Ctrl双击空白处，新建一个文件，按Ctel+V键粘贴，操作菜单“文件”——“存储为”，文件类型选“.jpg”，保存后就可以得到jpg格式的图片了。如果是要将图片插入Word文档，就不需要用Photoshop了，在Word里直接按Ctel+V键粘贴即可。
这种用BetterWMF来转换AutoCAD图形的方法，AutoCAD里的打印样式表是不起作用的，完全靠BetterWMF高级选项里的设置控制转换后的线宽及颜色。
另外此方法只能在模型里使用，不能将布局转换成图片。
方法二、虚拟打印成PDF文档再转换成jpg图片
第一步在AutoCAD里用“DWG to PDF”虚拟打印机进行打印，将AutoCAD图形转换成PDF文件。第二步用Photoshop打开刚才转换成的PDF文件，操作菜单“文件”——“存储为”，文件类型选“.jpg”，保存后就可以得到jpg格式的图片了。
进行虚拟打印的时候可以在模型里进行，也可以在布局里进行。
用此方法，转换后的图线宽度和颜色完全取决于AutoCAD的打印样式表，因此首先要正确进行设置。
方法三、利用Microsoft Office document Image Writer虚拟打印机
这款虚拟打印机是随着Office安装到电脑上的。在AutoCAD里操作菜单“文件”→“打印”，在“打印”对话框的“打印机/绘图仪”列表中选择“Microsoft Office document Image Writer”，形成一个扩展名为“mdi”的文件，并自动打开这文件的浏览窗口，在浏览窗口里将它“另存为”扩展名为“tif”的Tag格式图像文件。
用Photoshop打开刚才转换成的Tag格式图像文件，操作菜单“文件”——“存储为”，文件类型选“.jpg”，保存后就可以得到jpg格式的图片了。
进行虚拟打印的时候可以在模型里进行，也可以在布局里进行。
用此方法，转换后的图线宽度和颜色完全取决于AutoCAD的打印样式表，因此首先要正确进行设置。
这种方法和上一种先虚拟打印成PDF文档再转换成jpg图片的方法虽然步骤多一些，但操作是很简单的，和打印到纸上一样只需要挑选纸张幅面，而不需要像下面的方法那样设定像素。同时转换后的质量也非常好，所以强烈推荐使用这两种方法。
方法四、直接虚拟打印成jpg图片
在AutoCAD里操作菜单“文件”→“打印”，打开“打印”对话框，如图。在“打印”对话框的“打印机/绘图仪”列表中选择“PublishToWeb JPG.pc3”虚拟打印机，在“打印比例”里去除“布满图纸”前面的钩，“像素”文本框内键入5.9到11.8之间的数值，“单位”文本框内键入“1”，表示AutoCAD图形上的1mm转换成jpg图片后是5.9到11.8个像素，也就是分辨率为每英寸150到300像素点。当然，也可以
