作者：心虹 摘自心虹的博客
经过我的“不耻下问”和执着精神，终于知道如何在轴测图里阵列了。

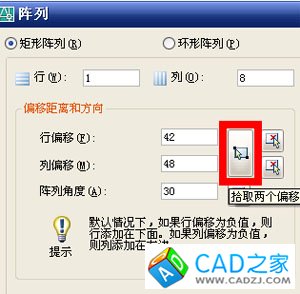

如图在顶轴图模式下，除了用复制或夹点命令进行绘图外还可用阵列，分两步阵列，第一步矩形阵列：1行8列，行距42，列距48，阵列角度30度，完成第一步阵列。

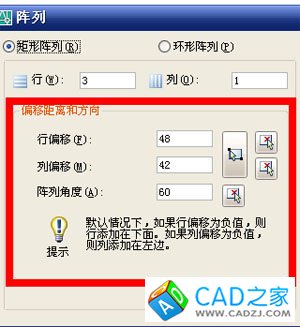

第二步阵列：将第一步阵列的结果为一整体作矩形阵列对象，3行1列，行距48，列距42，角度60度。

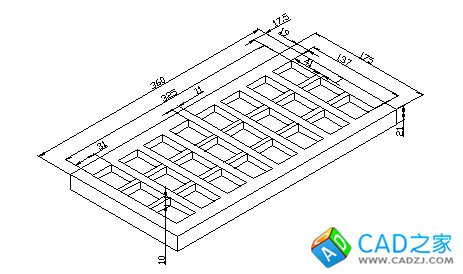

效果如图
（因工作的需要，经常需要画类似的有规律的轴测平面图，不知为什么就是不会用阵列的方法，烦！今天终于找到老师解决了问题，多谢老师的无私奉献精神！）
