在进气过程中，柴油机进气道形成的涡流可以使得柴油和空气更好地混合，增加湍流强度和湍流动能，大大提高火焰传播速率，从而改善发动机的性能。通过模拟分析和试验方式来优化进气道和燃烧室，使其产生高的流量系数和涡流比，成为目前柴油机燃烧过程的关键技术之一。
进气道的三维数值模拟
1. 计算参数输入
此次计算气道所匹配的柴油机最大气门升程在9mm左右，为了全面掌握此机型进气道的性能指标，试验共采用9个气门升程工况点，其对应的气门升程值分别是1～9mm。模拟计算的工况点和试验工况点完全相同。
计算中假设流动是可压缩的，湍流模型选用k-ζ-f模型，与之匹配的壁面处理方式选择Hybrid Wall Treatment。
2. 数模和网格模型

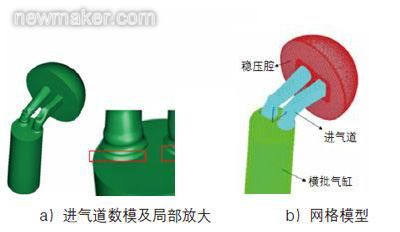

本次计算域模型是参考AVL的稳流气道试验台得到的，气道的入口处增加了一个半球形的稳压腔，用于模拟大气环境，其直径为缸径的2倍，模拟气缸长度为缸径的2.5倍（见图1）。利用AVL Fire软件自带的Hybrid Assistant进行体网格划分。网格模型包括稳压腔、进气道和模拟气缸。主网格尺寸为2mm，并对进气道、气门座圈及气门等部位进行不同程度的加密处理。
边界条件的设置参考了AVL气道试验台的实际试验工况。设置进气入口为总压边界，并设总压为1.0×105Pa。出口为静压边界，小气门升程（≤3mm）出口压力设为9.5×104Pa，进出口压差为5000Pa；大气门升程（>3mm）出口压力设为9.6×104Pa，进出口压差为4000Pa。进出口温度均为313K。其他表面设为壁面边界条件。4. 初始化条件
设置初始压强值p为9.9×10^4Pa，初始密度ρ为1.13kg/m3，温度为313K。
进气道试验
缸内涡流宏观研究测量方法即稳流气道试验台，主要包括叶片风速仪测量法（见图2）和涡流动量计法（见图3）。

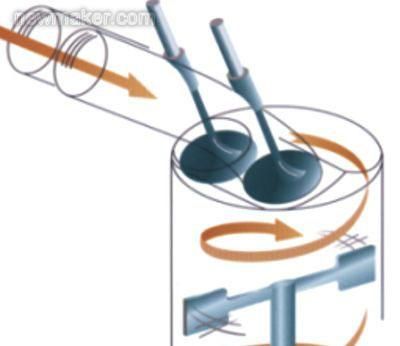

图2 叶片风速仪测量法

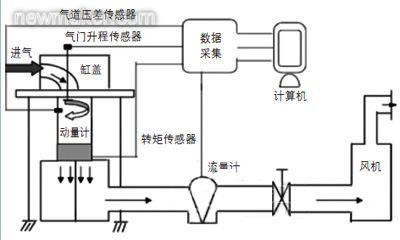

图3中柴油机缸盖安装在试验台面上。起动风机，提供试验所需的压力源。进气道内的气流进入气缸内形成涡流。动量计测量涡流的强度。气道压差传感器、气门升程传感器、转矩传感器和流量计分别测量进气道压力差、气门升程、转矩值和流量值。然后将这些数据反馈给数据采集仪，通过计算机控制整个系统的正常运转。
图3 涡流动量计法
模拟与试验结果
1.流量系数和平均流量系数
本次计算的流量系数统计采用了国内比较通用的AVL方法。从流量系数分布图可以看出，流量系数模拟值曲线和试验值曲线趋势一致，均随着气门升程的增加而增大。在小气门升程下流量系数值增长趋势明显，随着气门升程的增加流量系数增长趋势变缓。在测试的最大气门升程工况点，流量系数的试验值达到0.67，该进气道的流量系数适中。进气道流量系数的试验值低于模拟值，这是由于模拟分析是在理想状况下进行计算的，而试验中涡流动量计等部件会存在一定的阻力，导致试验测得的流量系数偏低。
进气道平均流量系数模拟值和试验值分别为0.307和0.289。其模拟值高于试验值，这也与各个工况点下流量系数的模拟值与试验值趋势相一致。
2.涡流比和平均涡流比
涡流的稳态研究一般是在距缸头1.75倍缸径的面上以平行于气缸轴线的线为中心轴的一个旋流，定义为涡流。涡流比主要是依据在这个平面上速度的切向分量（与气缸轴平行的速度分量）计算出的。从涡流比分布图可以看出，涡流比模拟值和试验值随着气门升程的增加变化趋势一致，均是随着气门升程的增加而减小。在小气门升程时，涡流比值较高，这是由于小气门升程时，气流流通面积小，气门前后压力差大，导致气体流速高，缸内气流旋转速度大。随着气门升程的增大，涡流比逐渐减小。大气门升程时，涡流比相对较稳定。
进气道涡流比的试验值高于模拟值。这是由于涡流比和流量系数成反比，流量系数越大，涡流比越小。
前述流量系数模拟值高于试验值，所以涡流比模拟值小于试验值。
计算得到的进气道平均涡流比模拟值和试验值分别为1.98和2.12。其模拟值低于试验值，这也与各个工况点下涡流比的模拟值与试验值趋势相一致。
3.缸内气流

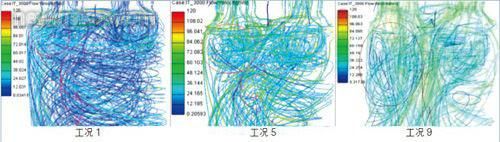

图4所示为典型的三种工况下缸内气流流动迹线图。红色椭圆内代表经左侧气门进入缸内的流动状况，红色箭头代表经右侧气门进入缸内的流动状况。
图4 典型的三种工况下缸内气流流线
结语
柴油机进气过程中形成的涡流对柴油机的性能有很大影响。本文通过结合模拟分析，结合试验对比两种方法对进气道性能的研究，得出以下结论：
（1）随着气门升程增加，流量系数与涡流比的各自模拟值与试验值的变化趋势均保持一致；
（2）流量系数模拟值稍大于试验值，而涡流比模拟值稍小于试验值；
（3）本柴油机的气门座圈倒角在小气门升程时对提高涡流比有明显作用，但在大气门升程时没有作用，需要优化气门座圈和气门结构。
