Fig 12-2 The method used to obtain compressive strength data
撓曲特性(FLEXURAL PROPERTIES)
撓曲強度就是一個矩形試片兩端有支撐,而在中央施加撓曲應力時,該材料對撓曲的阻抗能力.撓曲強度是由測試棒破斷點負荷,試棒截面積,以及兩支撐點間距離計算而得,其單位為磅力/每平方吋.在這測試中,試棒的上半部承受壓縮力,而同時,下半部承受拉張力(如圖三所示).
測試棒通常都使用斷面為1/2吋×1/8吋,跨距2吋的棒子,這是ASTM D-790的測試過程中,負荷的大小和彎曲變形的大小都要量測記錄.

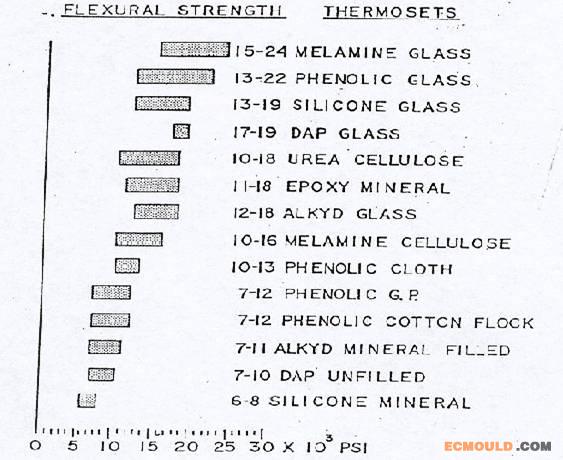

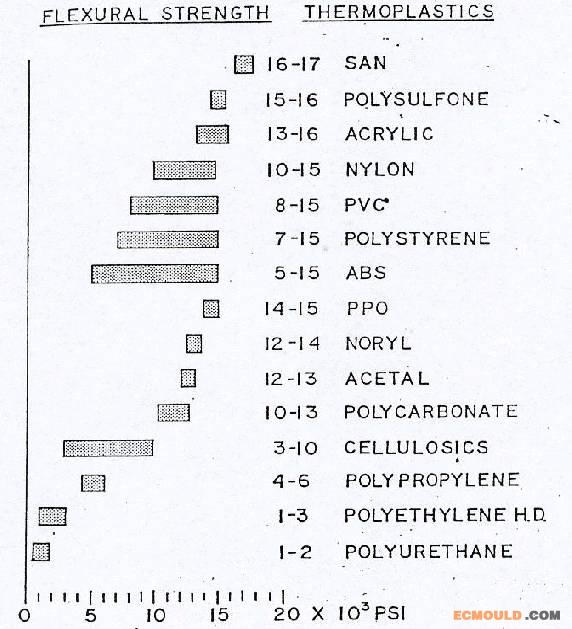

撓曲系數(彈性系數)是指材料在永久變形之前,其撓曲應力和撓曲應變的比值,其單位為磅力/每平方吋,係數(MODULUS)值高表示材料剛性強,而柔軟性材料則係數值低. 係數這個字源自拉丁文,其意為”微量度量”.而”撓曲係數”的意思就是”撓曲或彎曲的度量”. 係數是一個數值用來表示材料某些性質的度量.撓曲係數最好是被稱為”彎曲彈性係數”.表五和表六列出了某些熱塑性塑膠和熱固性塑膠的撓曲強度.
Table 12-2 Average tensile strength of some thermoplastic
Materials at room temperature.
Table 12-2 Average tensile strength of some thermoplastic
Materials at room temperature.

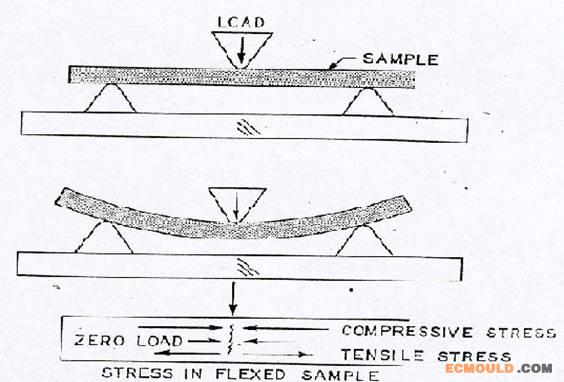

Fig 12-3 The test method used for flexural properties.
沖擊試驗(IMPACT TESTS)
沖擊強度是度量籍著重擊或落下以使材料斷裂所需要的能量.
懸臂式是被廣泛應用的沖擊試驗方法.這種測試方法,就是將一個擺錘提升至固定高度,然后釋放,讓擺錘沖擊一個像懸臂樑般被固定的缺口試棒,如圖四所示.試棒被撞斷之后, 擺臂會繼續向相同方向擺動,並且帶動指針而獲得某一讀數,由此可計算出使試棒斷裂所需要的能量,而其結果是以呎磅/吋,缺口深度來表示.試棒為
2½吋×½吋×½吋,並且其邊緣有缺口,而缺口是在試棒上用一特制銑刀,在指定的角度而銑切出的深度0.1吋的缺口.表七和表八列出了某些熱塑性和熱固性塑膠根據ASTM D-256所測試的結果.
單樑式沖擊(CHARPY IMPACT)
單樑式測試器是使用一個兩端有支撐的樑作為測試樣品,籍著沖擊在兩支點的中心而使棒斷裂,在這試驗中,試棒可以是平面或缺口式的,其結果是以呎磅/吋來表示,這就是ASTM D 256的試驗.
拉伸沖擊(TENSILE IMPACT)
拉伸沖擊試驗通常都是利用樑式沖擊試驗器加以改良.試驗時,將試棒平放,兩端都固定擺頭上,如圖四所示,當撞擊到固定座時,試棒將受到一縱
