文字、表格样式设置与特殊字符输入

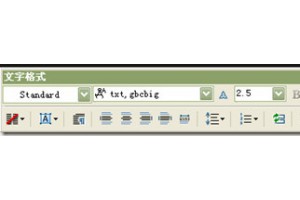

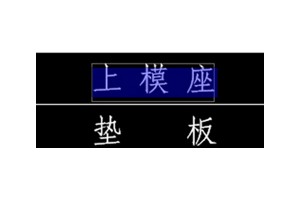

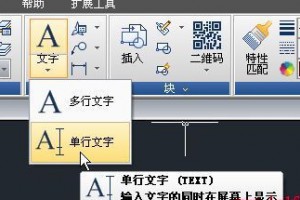

>一、设置4种文字样式    单击“格式\文字样式”，打开“文字样式”对话框，单击“新建”按钮。（1）样式名：汉字样式。先在“字体名”下选择“仿宋_GB2312”，在“宽度比例”文本框中输入0.7，其余缺省。（2）样式名：字母和数字样式。字体名选择Simplex.shx，倾斜角度设为15度，其余同汉字样式。（3）样式名：字母和数字（30）。做法同“字母和数字样式”，只要将“倾斜角度”改为30。用于标注轴测图中尺寸。（4）样式名：字母和数字（－30）。做法同“字母和数字（30）”，只要将“倾斜角度”改设为－30。用于标注轴测图中尺寸。二、特殊字符输入 1．用单行文字或多行文字注写%%C —>直径符号Ф； %%D —>角度符号度°； %%P —>正负号±2．用多行文字方式注写：单击绘图工具栏中“A”，打开多行文字编辑器（1）上标：如平方352 ，在编辑框中输入：352^ 用鼠标选中 2^ ，再单击“文字格式”对话框中“

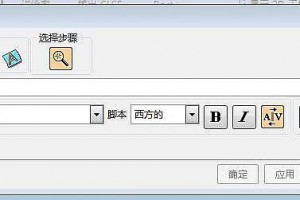

”按钮即可。（2）下标：如 H2O，在编辑框中输入：H^2O 用鼠标选中 ^2 ，再单击“文字格式”对话框中“

”按钮即可。（3）极限偏差：如
