一般说来，对于皮带、链轮、钢丝之类的零件应该在装配体中设计完成。用户应首先确定皮带轮的位置和直径，然后利用SolidWorks 的皮带/链轮工具生成皮带的草图（代表皮带的位置和长度）。生成皮带零件后，在皮带零件中通过拉伸、扫描等常规建模方式完成皮带零件，如图1所示。

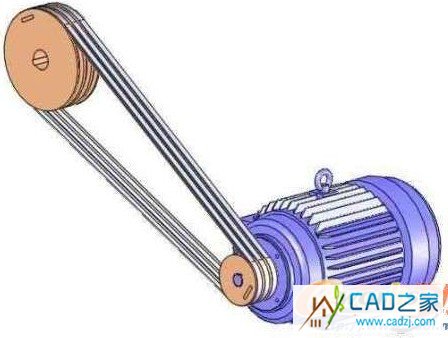

图1 设计案例：皮带
在SolidWorks 中设计皮带有两种方法：
1、根据皮带轮的位置确定皮带的长度：系统根据用户指定的皮带轮的位置和直径，确定皮带的草图。
2、根据皮带的长度确定皮带轮的位置：用户可以指定一定长度的皮带，从而使系统根据皮带的长度修改皮带轮的位置。
<1> 打开装配体
打开装配体文件，如图2所示，装配体中已经插入了所需的零部件，针对两个皮带轮建立了配合关系，确定了皮带轮的位置。

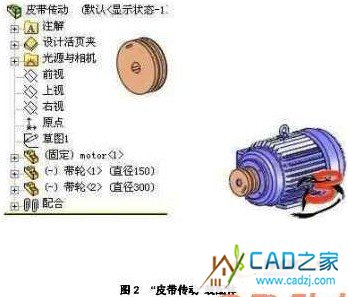

图2 “皮带传动”装配体
<2> 皮带/链轮
选择下拉菜单的【插入】-【装配体特征】-【皮带/链】命令，或单击“装配体”工具栏中的【皮带/链】按钮，如图3所示。

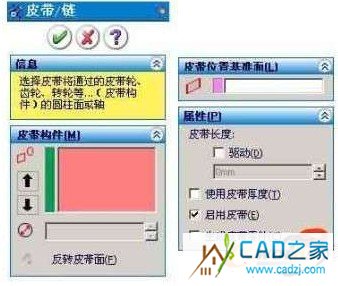

图3 皮带/链工具
<3> 皮带构件
激活【皮带构件】列表，选择用于定义皮带直径和位置的圆柱面或圆形边线。如图4所示，这里选择两个皮带轮对应的圆柱面。

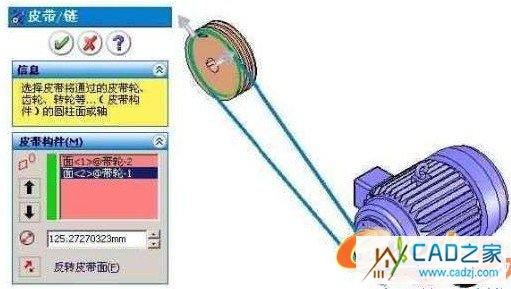

图4 定义皮带构件
