一. 图纸幅面
㈠ 图纸幅面
绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。必要时，也允许选用所规定的加长幅面。加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

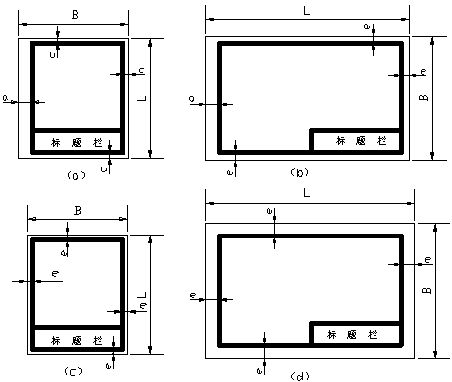

㈡ 图框格式
在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，见机械制图手册，但同一产品的图样只能采用一种格式。
㈢ 标题栏
gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
二. 比例（gb/t14690-93）
比例是图中图形与实物相应要素的线性尺寸之比。需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例：
三. 字体(gb/t14691-93)
图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。字体高度代表字体的号数。
㈠ 汉字
汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。长仿宋体的书写要领是：横平竖直，注意起落，结构匀称，填满方格.
㈡ 数字和字母
数字和字母有直体和斜体两种。一般采用斜体，斜体字字头向右倾斜，与水平线约成75°角。在同一图样上，只允许选用一种形式的字体。
四. 图线（gb/t17450-1998）
㈠ 图线线型及其应用
gb/t17450-1998《技术制图 图线》中规定了15种基本线型，每种基本线型的变形有四种。图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是４:2:1。机械图样上多采用两种线宽。建筑图样上可以采用三种线宽。所有线型的图线宽度应按图样的类型和尺寸大小在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。宽度为0.18mm的图线在图样复制中往往不清晰，尽量不采用。
目前，在机械图样中仍采用gb4457.4-84中规定的8种线型：粗实线、细实线、波浪线、双折线、虚线、粗点划线、细点划线、双点划线。如表１－３所示。
㈡ 图线的画法
⒈ 同一图样中同类图线的宽度应基本一致，虚线、点画线、双点画线的线段长度和间隔应各自大致相等，在图样中要显得匀称协调。
⒉ 绘制点划线时，首末两端及相交处应是线段而不是短划，超出图形轮廓2～5mm。在较小的图形上绘制点划线和双点划线有困难时，可用细实线代替。
⒊ 虚线与虚线相交，或与其他图线相交时，应以线段相交，当虚线为实线的延长线时，应留有间隙，以示两种不同线型的分界线。
五. 尺寸标注（gb4458.4-84）
㈠ 基本规则
⒈ 图样中的尺寸，以mm为单位时，不需注明计量单位代号或名称。若采用其他单位则必须注明相应计量单位或名称。⒈ 尺寸界线 尺寸界线用细实线绘制，一般是图形的轮廓线、轴线或对称中心线的延长线，超出尺寸线约2～3mm。也可直接用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般与尺寸线垂直，必要时允许倾斜。
⒉ 尺寸线 尺寸线用细实线绘制，必须单独画出，不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。并应尽量避免尺寸线之间及尺寸线与尺寸界线之间相交。尺寸线应与所标注的线段平行，平行标注的各尺寸线的间距要均匀，间隔应大于5mm，同一张图纸的尺寸线间距应相等。
标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。
⒊ 尺寸线终端 尺寸线终端有两种形式，箭头或细斜线。如图1－9所示。箭头适用于各种类型的图样。当尺寸线终端采用细斜线形式时，尺寸线与尺寸界线必须垂直。同一张图样中，只能采用一种尺寸线终端形式。采用箭头形式时,在位置不够的情况下,允许用圆点或斜线代替。
⒋ 尺寸数字 线性尺寸的数字一般注写在尺寸线上方或尺寸线中断处。尺寸数字不能被任何图线通过，否则应将该图线断开。
尺寸数字前的符号区分不同类型的尺寸：
φ－表示直径 r－表示半径 s－表示球面 t－表示板状零件厚度 □－表示正方形 （或 ）－表示锥度 ∠（或 ）－表示斜度
㈡ 各类尺寸标注示例
⒈ 线性尺寸的注法 线性尺寸的数字应按图1-11a中所示的方向注写，即以标题栏方向为准，水平方向字头朝上，垂直方向字头朝左，倾斜方向时字头有朝上趋势。
