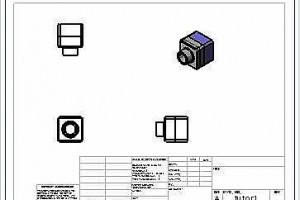

生成如下所示工程图。工程图包含多个视图、中心线、中心符号、以及尺寸。
打开： <安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。
一. 生成新工程图（Creating a New Drawing）
1.单击标准工具栏上的从零件/装配体制作工程图
SolidWorks 生成工程图并开始放置模型视图的过程。
2.单击标准工具栏上的选项
3.在系统选项标签上，选择工程图、显示样式。
4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。
5.在 PropertyManager 中：
在方向下选择 *上视
在选项下消除选择自动开始投影视图以阻止投影视图 PropertyManager 在您放置正交模型视图时自动开始。
在显示样式下单击消除隐藏线
6.将指针移到图形区域，然后单击来放置视图。
7.在 PropertyManager 中，单击
二. 生成剖面视图（Creating a Section View）
单击工程图工具栏上的剖面视图
三. 生成局部视图（Creating a Detail View）
单击工程图工具栏上的局部视图
四. 生成等轴测视图（Creating an Isometric View）
单击工程图工具栏上的模型视图
如果视图在工程图纸上没处于正确位置，您可拖动视图。将您的指针移动到视图上，直到指针变成
五. 添加中心符号线（Adding Center Marks）
单击注解工具栏上的中心符号线
六. 添加中心线（Adding Centerlines）
1. 单击注解工具栏上的中心线
2. 在剖面视图中，选择顶孔的两条边线。
中心线在两条边线之间出现。
3. 为剖面视图和局部视图中的其它孔重复来添加另三条中心线。
4. 单击
七. 放置尺寸（Placing Dimensions）
1.单击标准工具栏上的选项
2.在文件属性标签上，选择出详图、尺寸。
3.消除选择添加默认括号在工程图中无括号显示参考尺寸，然后单击确定。
4.单击尺寸/几何关系工具栏上的智能尺寸
5.将指针移动到上视的外边线并单击。
6.移动指针来放置尺寸并单击。直径尺寸 128 出现。
7.添加三个其它直径尺寸：
a.单击圆的边线。
b.移动指针来放置尺寸并单击。
8.移动到局部视图并选择盘的左边线。
9.选择盘的右边线。
10.移动指针来放置尺寸并单击。长度尺寸 37 出现。
11.将两个其它尺寸放置到局部视图上。
八. 修改尺寸文字（Modifying the Text of Dimensions）
1.选择圆柱凸台直径 (27) 尺寸。
2.在 PropertyManager 中，在尺寸文字下在 <MOD-DIAM>（模型-直径） 前单击。
3.键入 6X，然后单击
1.为圆柱凸台孔直径 (15) 尺寸重复步骤 1 到 3。
2.选择中心孔直径 (25) 尺寸。
3.在 PropertyManager 中的尺寸文字下，在 <DIM>（尺寸）后单击。
4.键入 THRU（贯穿），然后单击
这样工程图就完成了。
九. 修改尺寸数值（Modifying the Value of Dimensions）
工程图与零件相联接。如果一个文件变更，则另一文件亦更改。
1.单击窗口、横向平铺以同时显示零件和工程图窗口。
2.在零件窗口的 FeatureManager 设计树中双击第二个 Cut-Extrude（切除-拉伸）特征，高圆柱孔。
3.双击直径尺寸(15)。
4.在修改框中：
键入 10。
单击
单击
原有孔和阵列实例更新以反映新的大小。
5.单击工程图窗口。
注意所有四个工程图视图和尺寸更新以反映新的大小。
6.单击保存以保存您的操作。
7.如果提示保存参考的模型也保存零件，单击是。
