尺寸标注是图形的测量注释，可以测量和显示对象的长度、角度等测量值。AutoCAD提供了多种标注样式和多种设置标注格式的方法，可以满足建筑、机械、电子等大多数应用领域的要求。

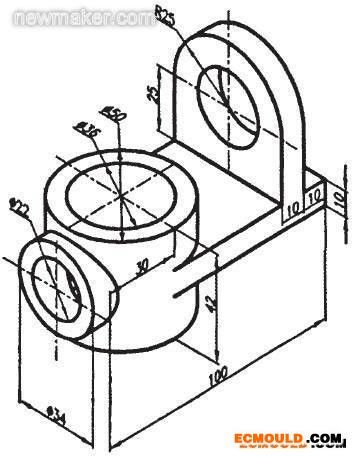

尽管AutoCAD提供了多种类型的尺寸标注，但通常都是由以下几种基本元素所构成的（如图所示）。
(1) 标注文字：表明实际测量值。可以使用由AutoCAD自动计算出的测量值，并可附加公差、前缀和后缀等。用户也可以自行指定文字或取消文字。
(2) 尺寸线：表明标注的范围。通常使用箭头来指出尺寸线的起点和端点。
(3) 箭头：表明测量的开始和结束位置。AutoCAD提供了多种符号可供选择，用户也可以创建自定义符号。
(4) 尺寸界线：从被标注的对象延伸到尺寸线。尺寸界线一般与尺寸线垂直，但在特殊情况下也可以将尺寸界线倾斜。
(5) 圆心标记和中心线：标记圆或圆弧的圆心。
尺寸标注种类
AutoCAD提供了如下11种标注用以测量设计对象：
线性标注
对齐标注
坐标标注
半径标注
直径标注
角度标注
基线标注
连续标注
引线标注
公差标注
圆心标记
