Delcam PowerSHAPE最新直接建模技术介绍

CAD技术起步于20世纪50年代后期，此时CAD技术的出发点是用传统的三视图方法来表达零件，以图纸为媒介进行技术交流，这就是典型的二维计算机绘图技术。20世纪60年代出现的三维CAD系统只是极为简单的线框式系统，只能表达基本的几何信息，不能有效表达几何数据间的拓扑关系。由于缺乏形体的表面信息，计算机辅助制造（CAM）及计算机辅助工程（CAE）均无法实现。 CAD技术在其近60年的演变历史中，经历了巨大发展，其技术发展进程如图1-1所示。

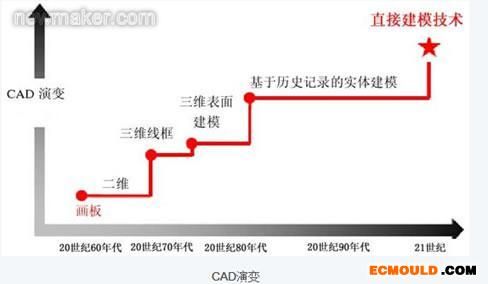

图1-1 CAD技术演变历史

直接建模技术是三维CAD设计历史中的一个里程碑,在交互式三维实体建模中是一个成熟的、突破性的飞跃。新技术在参数化、基于历史记录建模的基础上前进了一大步，同时与先前技术共存。直接建模技术实时检查产品模型当前的几何条件，并且将它们与设计人员添加的参数和几何约束合并在一起，以便评估、构建新的几何模型并且编辑模型，无需重复全部历史记录。

Delcam的旗舰CAD软件PowerSHAPE，具有最新的直接建模技术，解决了不同CAD软件平台之间不宜进行特征修改的难题。 PowerSHAPE可以直接读入不同CAD软件的模型数据，模型可以理解为是没有特征树的特征模型，用户可以点选任意需要修改的特征，为用户重复使用历史模型提供了无限的可能性，延长产品的市场寿命。跨平台不再成为CAD/CAM的瓶颈，促进业界更加高效的数据兼容性。我们完全有理由相信, 一场CAD领域的革命正在悄悄地到来，从70年代末到现在，困扰业界近30年的难题，会因为直接建模技术而发生革命性的改变，Delcam是该领域的先行者。

PowerSHAPE的直接建模是专门面向制造设计，尤其适合于工模具领域的产品制造准备使用。PowerSHAPE的直接建模功能使模型设计师能解决产品设计中可能出现的所有常见问题，例如拔模角太小或是圆倒角尺寸不当等。直接建模加之PowerSHAPE强大的数据转换和数据修复功能，极大地扩展了工模具设计师们的设计手段，无论是塑料模、冲压模还是压铸模设计都可遂心应手。

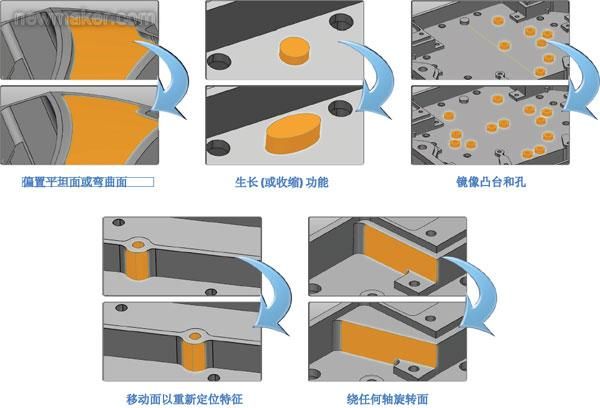

PowerSHAPE 直接建模技术可用于以下方面：

识别输入几何形体中的特征
交互修改已选面，增加拔模角
偏置面，提供加工余量
移去特征简化加工
实时进行复杂编辑

PowerSHAPE 的形面编辑工具直接整合在已有的PowerSHAPE界面中，没有使用新的形面编辑图标或工具栏，使它更易学习和使用。您只需简单地选取形面(或是多个形面)，然后选取常规编辑工具栏中的相关命令图标，即可用编辑任何其它类型几何形体相同的编辑方法对形面进行编辑。如果存在多个选项，点击‘下一选项’ 按钮，即可逐个查看可能有的全部编辑结果，并从中选取一个需要的编辑结果。

正如同CAD用户在20世纪80年代开始，逐步了解、认可、习惯于参数化、变量化建模，“直接建模技术”势必在整个机械设计行业中更广泛地被应用，因为此技术提供的在实体模型中识别当前几何条件的实时力量与用户施加的约束和参数尺寸共存，所以用户将平稳过渡，以便越来越多地利用新的突破功能。Delcam PowerSHPAE在此技术潮流中，走在了最前沿，并将继续保持领先。
